프로젝트 전체 또는 도면 전체 업데이트와 함께 패널 외곽설정 및 터미널 블록에 대한 와이어 번호 주석을 업데이트할 수 있습니다.
- 프로젝트 탭
프로젝트 도구 패널 관리자를 클릭합니다. 찾기
- 프로젝트 관리자에서 프로젝트 이름을 마우스 오른쪽 버튼으로 클릭합니다.
- 특성을 선택합니다.

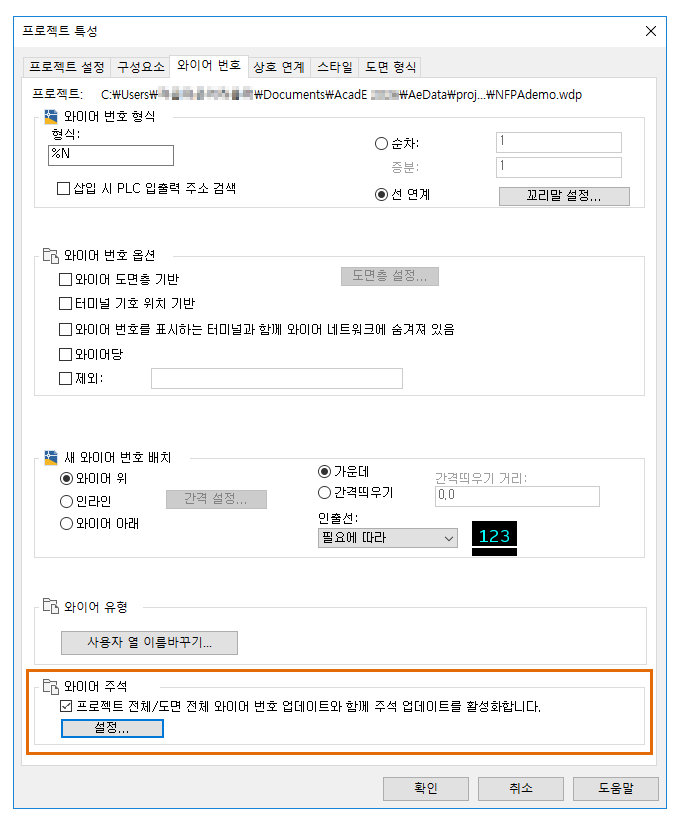

- 프로젝트 특성 대화상자에서 와이어 번호 탭을 클릭합니다.
- 와이어 주석 섹션에서 프로젝트 전체 또는 도면 전체 와이어 번호 업데이트와 함께 주석 업데이트를 사용하도록 확인란을 선택합니다.
주:- 기본적으로 이 확인란 옵션은 선택되어 있지 않습니다.
- 이 옵션을 선택하고 프로젝트 전체 또는 도면 전체 와이어 번호의 부분 업데이트를 수행하면 선택한 도면의 외곽설정만 업데이트된다는 경고가 표시됩니다.
- 설정을 클릭하여 터미널 블록의 주석 형식을 선택합니다.
주: 프로젝트의 모든 터미널 블록 외곽설정은 프로젝트 전체 또는 도면 전체 와이어 번호 업데이트 중에 선택한 형식에 따라 주석과 함께 업데이트됩니다. '없음'을 형식으로 선택하고 터미널 블록에 대한 주석이 이미 있는 경우 프로젝트 전체 또는 도면 전체 와이어 번호 업데이트를 수행하면 선택한 도면에 대한 주석이 제거됩니다.
- 리본에서 패널 탭기타 도구구성 드롭다운구성을 클릭합니다. 찾기
- 패널 도면 구성 및 기본값 대화상자의 패널 와이어 연결 보고서 XYZ 간격띄우기 참조에서 설정을 클릭하여 다른 패널 외곽설정의 형식을 지정합니다.
주: 이미 주석이 있는 패널 외곽설정만 프로젝트 전체 또는 도면 전체 와이어 번호 업데이트 중에 선택한 형식에 따라 업데이트됩니다.
