튜토리얼: 간단한 종단 설계

이 튜토리얼에서는 선형에 사용할 간단한 종단 지반선 및 종단 배치를 작성합니다.

종단 지반선은 지표면에서 추출되며 평면 선형에 따른 표고 변화를 표시합니다. 종단 배치는 구성할 기울기 및 표고 제안 사항을 표시하는 설계 객체입니다. 종단은 종단 뷰라는 주석이 추가된 그리드에 표시됩니다.

종단 뷰에 종단 지반선 표시

1. 튜토리얼 도면 폴더에 있는 Profile-1.dwg 도면을 엽니다.

   이 도면에는 기존 지표면, 도로 중심선을 나타내는 선형 및 교차 도로의 중심선을 나타내는 폴리선이 포함되어 있습니다. 부지의 북동 구석에 있는 직사각형을 종단 뷰 작성을 위한 가이드로 사용합니다.

2. 홈 탭설계 작성 패널 종단 드롭다운 지표면 종단 작성 찾기을 클릭합니다.
3. 지표면으로부터 종단 작성 대화상자에서 추가를 클릭합니다.
   주:

   이 연습에서는 기본적으로 선택되어 있는 첫 번째 도로 선형과 EG 지표면만 선택할 수 있습니다.

4. 종단 뷰에 그리기를 클릭합니다.
5. 종단 뷰 작성 마법사에서 종단 뷰 작성을 클릭합니다.

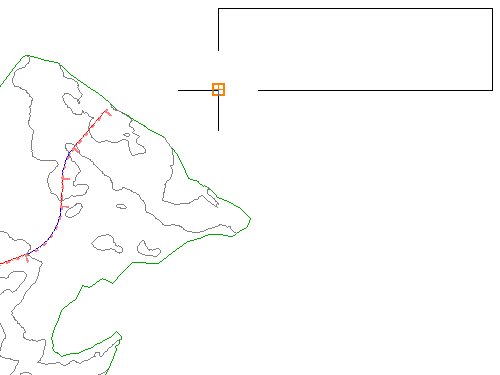

6. 도면에서 직사각형 자리 표시자의 왼쪽 아래를 클릭합니다.

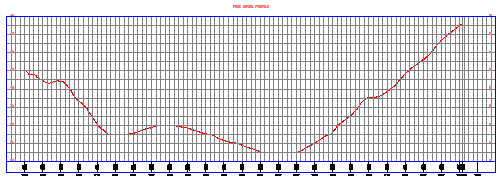

   지반선(EG) 지표면을 나타내는 대시 종단이 포함된 첫 번째 도로 종단 뷰가 표시됩니다. 왼쪽 및 오른쪽에서는 표고에 주석이 추가됩니다. 아래쪽에서는 측점에 주석이 추가됩니다.



종단 배치 작성

1. 홈 탭 도면층 패널 도면층 드롭다운을 클릭합니다. _PROF-ROAD-FGCL-PL 도면층 옆의 을 클릭합니다.

   종단 뷰의 원을 종단 배치 그리기를 위한 가이드로 사용합니다.

2. 홈 탭설계 작성 패널 종단 드롭다운 종단 작성 도구 찾기를 클릭합니다.
3. 작성한 종단 뷰를 선택합니다.
4. 종단 작성 - 새로 그리기 대화상자에서 다음 매개변수를 지정합니다.
   • 이름: 중심선 정지 계획선 - 첫 번째 도로
   • 종단 스타일: 설계 종단
   • 종단 레이블 세트: 전체 레이블 세트
   확인을 클릭합니다.

   종단 계획 배치 도구 도구막대가 표시됩니다. 이 도구막대를 사용하면 VIP(Vertical Intersection Point) 또는 구속 조건 기준 접선 및 원곡선 도면요소를 사용하여 종단 계획선을 배치할 수 있습니다. 이 연습에서는 지정된 점에서 VIP를 작성합니다. 접선은 VIP 사이에 작성되고 각 VIP에 원곡선이 작성됩니다.

5. 종단 계획 배치 도구 도구막대의 접선 그리기 리스트 에서 곡선과 함께 접선 그리기을(를) 선택합니다.

   명령행에 시작점을 지정하라는 프롬프트가 표시됩니다.

   시작점을 선택하기 전에 객체 스냅(OSNAP)이 켜져 있고 끝점 및 중심 모드가 선택되었는지 확인합니다.

6. 상태막대에서 객체 스냅 을 마우스 오른쪽 버튼으로 클릭합니다. 설정을 클릭합니다.
7. 제도 설정 대화상자의 객체 스냅 탭에서 전체 지우기를 클릭한 다음 끝점 및 중심 을 선택합니다. 확인을 클릭합니다.
8. 왼쪽에서 오른쪽으로 이동하면서 원 중심점을 클릭하여 VIP를 배치합니다.
9. Enter 키를 눌러 종단 배치를 완료합니다.

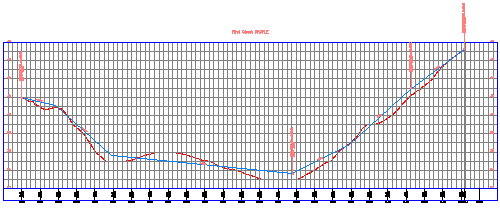

   파란색 중심선 종단 계획선과 해당 레이블이 종단 뷰에 표시됩니다.

10. 종단 계획 배치 도구 도구막대를 닫습니다.
11. 홈 탭 도면층 패널 도면층 드롭다운을 클릭합니다. PROF-ROAD-FGCL-PL 도면층 옆의 을 클릭합니다. 도면을 클릭하여 도면층 컨트롤 리스트를 종료합니다.


다음 튜토리얼을 계속하려면 지표면 종단 사용으로 이동합니다.
