연습 2: 종단 간 해치 패턴 추가

이 연습에서는 지표면과 종단 배치 간에 해치 패턴을 적용하여 선형을 따라 있는 절토 및 성토 영역을 보여 줍니다.

해치 패턴은 두 개의 종단 선에 의해 형성된 면적에 적용할 수 있습니다. 해치 패턴은 중단 뷰 특성 대화상자에서 적용됩니다. 면적 유형을 지정하거나 기존 수량 산출 기준을 사용할 수 있습니다. 쉐이프 스타일을 사용하여 원하는 패치 패턴과 색상을 정의된 면적에 적용합니다.

이 연습은 연습 1: 종단 뷰 스타일 편집에서 계속됩니다.

종단 뷰 특성 액세스

  1. 튜토리얼 도면 폴더에 있는 Profile-5B.dwg를 엽니다.

    이 도면은 이전 종단 튜토리얼 연습에서 사용했던 도면과 비슷합니다. 이 도면에는 종단 지반선과 종단 배치를 포함하는 추가 종단 뷰인 종단 뷰 PV - (3)이 포함되어 있습니다. 두 개의 종단 간에 절토 및 성토 면적을 강조 표시하는 해치 패턴을 추가합니다.

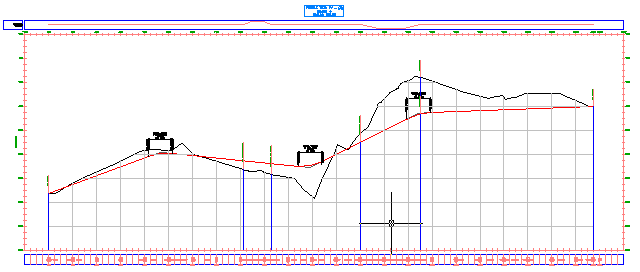

  2. 종단 뷰 PV - (3) 그리드를 클릭하여 종단 뷰를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 종단 뷰 특성을 클릭합니다.

절토 면적 해치 정의

  1. 종단 뷰 특성 대화상자의 해치 탭에서 절토 면적을 클릭합니다.

    절토 - (1) 면적이 해치 면적 테이블에 표시됩니다. 상한의 경우 리스트의 첫 번째 지표면 종단이 자동으로 지정됩니다. 하한의 경우 리스트의 첫 번째 종단 배치가 자동으로 지정됩니다.

  2. 쉐이프 스타일 열에서 표준을 클릭합니다.
  3. 쉐이프 스타일 선택 대화상자에서 절토를 선택합니다. 확인을 클릭합니다.
  4. 종단 뷰 특성 대화상자에서 적용을 클릭합니다.

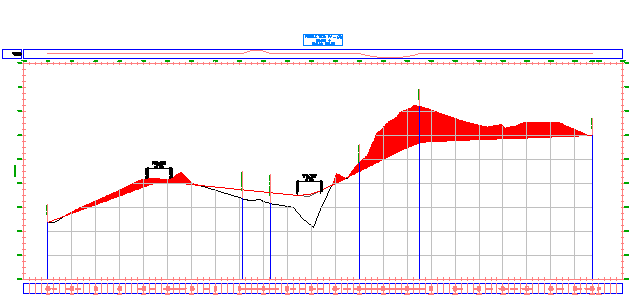

    지정된 쉐이프 스타일이 종단 간의 절토 면적에 표시됩니다.

성토 면적 해치 정의

  1. 종단 뷰 특성 대화상자의 해치 탭에서 성토 면적을 클릭합니다.

    성토 - (1) 면적이 해치 면적 테이블에 표시됩니다. 상한의 경우 리스트의 첫 번째 종단 배치가 자동으로 지정됩니다. 하한의 경우 리스트의 첫 번째 지표면 종단이 자동으로 지정됩니다.

  2. 성토 - (1) 항목에서 쉐이프 스타일표준 항목을 클릭합니다.
  3. 쉐이프 스타일 선택 대화상자에서 쉐이프 스타일 리스트를 확장합니다.

    해당 성토 스타일이 이 도면에 없습니다. 다음 단계에서 스타일을 작성합니다.

성토 쉐이프 스타일 작성

  1. 쉐이프 스타일 선택 대화상자에서 절토를 선택합니다.
  2. 쉐이프 스타일 선택 대화상자에서 옆에 있는 아래 방향 화살표를 클릭합니다. 현재 선택요소 복사를 클릭합니다.
  3. 쉐이프 스타일 대화상자의 정보 탭에서 이름으로 성토를 입력합니다.
  4. 화면표시 탭의 뷰 방향에서 종단을 선택합니다.
  5. 구성요소 화면표시 테이블에서 두 항목을 모두 선택합니다.
  6. 색상 셀 중 하나를 클릭합니다.
  7. 색상 선택 대화상자의 색상92를 입력합니다. 확인을 클릭합니다.
  8. 구성요소 해치 화면표시 테이블에서 패턴으로 대시 항목을 클릭합니다.
  9. 해치 패턴 대화상자에서 패턴 이름으로 횡단을 선택합니다.
  10. 확인을 네 번 클릭합니다.

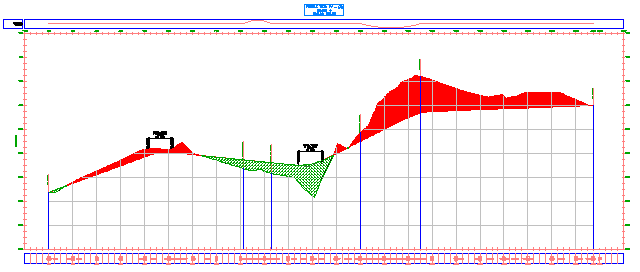

    종단 뷰 특성 대화상자가 닫히고 새 해치 패턴이 종단 간의 성토 면적에 표시됩니다.

이 튜토리얼을 계속하려면 연습 3: 종단 뷰에 객체 투영으로 이동합니다.
