이 연습에서는 종단 뷰에 표시된 데이터를 변경하는 방법에 대해 배웁니다.
종단 뷰 스타일 대화상자를 사용하여 제목 형식, 축 주석 및 종단 뷰의 기타 요소를 조정하는 종단 뷰 스타일을 정의합니다.
종단 뷰 특성 대화상자는 종단, 레이블, 스타일, 단면정보 테이블 등 종단 뷰의 모든 구성요소를 수정할 수 있는 중앙 위치입니다.
도면 윈도우 내에서 적절한 객체를 마우스 오른쪽 버튼으로 클릭하여 종단 삭제 또는 종단 레이블 수정과 같은 몇 가지 일반적인 편집 작업을 수행할 수도 있습니다.
종단 뷰 스타일 변경
- 튜토리얼 도면 폴더에 있는 Profile-5A.dwg를 엽니다.
- 그리드를 클릭하여 종단 뷰 PV- (1)을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 을 클릭합니다.
- 정보 탭을 클릭합니다.
- 객체 스타일 필드에서 종단 뷰 스타일을 주 그리드로 변경합니다. 적용을 클릭합니다.
이 스타일은 그리드는 물론 X축 주석에도 영향을 줍니다.
현재 선택요소 편집을 클릭합니다. - 종단 뷰 스타일 대화상자에서 다양한 탭의 컨텐츠를 검사하여 스타일 정의에 포함시킬 수 있는 많은 설정을 확인합니다.
예를 들어, 제목 주석 탭에서는 종단 뷰 제목의 형식과 위치를 변경할 수 있습니다. 화면표시 탭에서 종단 뷰의 다양한 부분을 켜고 끌 수 있습니다.
- 취소를 클릭한 다음 확인을 클릭하여 대화상자를 닫습니다.
- 두 종단 뷰를 모두 볼 수 있도록 축소합니다.

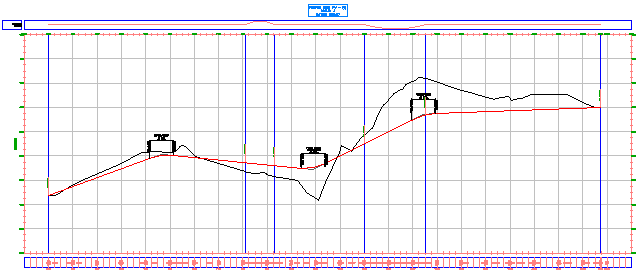

종단의 위와 아래에 그리드 패딩을 포함하는 주 그리드 스타일을 적용한 경우 PV- (1)이 확대되어 PV- (2)와 겹쳐집니다.
- PV- (2)를 클릭하여 PV- (1)의 제목 블록 위로 이동합니다.
이제 주 그리드 종단 뷰 스타일을 편집하여 일관된 그리드 패딩을 추가하고, 종단 뷰 그리드를 자르고, 축을 따라 눈금 모양을 수정할 수 있습니다.
종단 뷰 스타일에서 그리드 수정
- PV - (1) 그리드를 클릭하여 종단 뷰를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 을 클릭합니다.
- 종단 뷰 스타일 대화상자의 그리드 탭에 있는 그리드 패딩 아래에서 네 개의 축 패딩을 모두 1.0000으로 변경합니다.
- 적용을 클릭합니다.

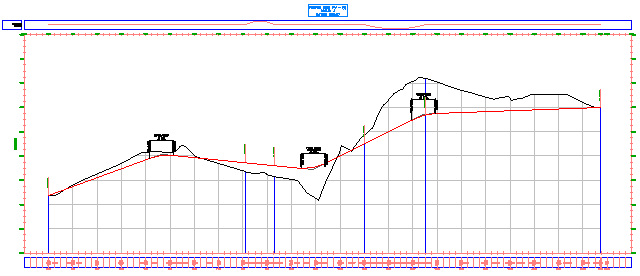

이제 도면에서 종단과 종단 뷰 확장 사이에 하나의 전체 주 그리드가 있습니다.
- 그리드 옵션에서 수직 그리드 자르기 및 수평 그리드 자르기을(를) 선택합니다. 두 선택 항목 아래에서 패딩 영역의 그리드 생략을(를) 선택합니다.
대화상자의 그래픽이 변경되어 설정이 종단 뷰에 미치는 영향을 보여 줍니다.
- 적용을 클릭합니다.

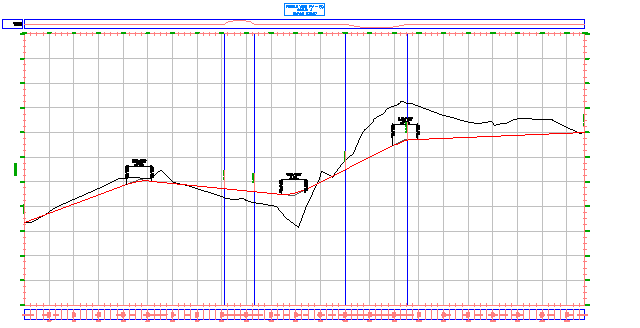

도면의 지표면 종단 위와 사용자가 지정한 패딩 영역에서 종단 뷰 그리드가 제거되었습니다.
PV - (1)에 대한 종단 뷰 특성의 그리드 자르기 설정이 중심선 지표면 종단으로 설정되어 있기 때문에 그리드가 지표면 종단으로 잘립니다. 종단 뷰 스타일을 가장 높은 종단으로 자르기로 설정하면 특성 설정이 재지정되고 그리드가 종단 배치로 잘립니다.
- 확인을 클릭합니다. 주:
스타일 변경사항이 종단 뷰에 적용되지 않은 경우 명령행에 REGEN을 입력합니다.
종단 뷰 스타일에서 축 주석 수정

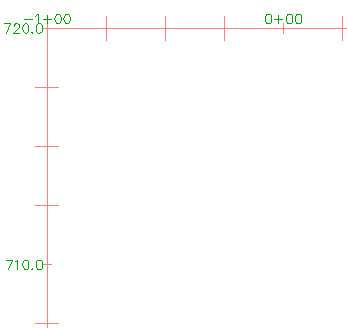

- 초점이동 및 줌을 통해 종단 뷰 그리드의 왼쪽 위 구석을 봅니다. 수평 및 수직 축에서 눈금 표식을 명확하게 볼 수 있도록 확대합니다.
시작 측점 레이블이 겹칩니다. 다음 몇 단계에서는 이 겹침 문제를 수정하고 주 측점에서 눈금의 자리맞추기를 수정합니다.
- 그리드를 클릭하여 종단 뷰를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 을 클릭합니다.
- 종단 뷰 스타일 대화상자의 수평축 탭에서 맨 위를 클릭합니다.
이렇게 하면 이 탭의 컨트롤 초점이 맨 위 축으로 설정됩니다. 맨 위 축을 변경한 후 맨 아래 축을 변경하려면 맨 아래를 선택하고 변경사항을 반복합니다.
주:맨 아래 축은 주/보조 모눈 간격두기를 조정합니다.
- 주 눈금 상세사항에서 다음 매개변수를 지정합니다.
- 눈금 크기: 0.2500
- Y 간격띄우기: 0.1000
- 적용을 클릭합니다.

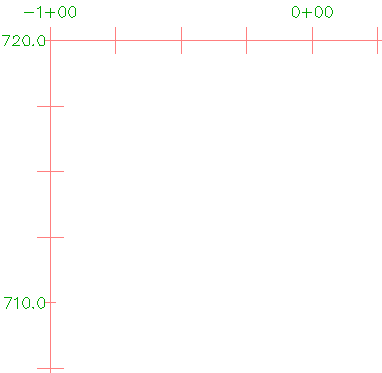

주 눈금이 더 길어지고 측점 레이블이 위로 이동합니다.
- 수직축 탭에서 왼쪽을(를) 조정 축으로 선택해야 합니다. 주:
왼쪽 축은 주/보조 모눈 간격두기를 조정합니다.
- 주 눈금 상세사항에서 다음 매개변수를 지정합니다.
- 눈금 크기: 0.2500
- X 간격띄우기: -0.1000
- 확인을 클릭합니다.

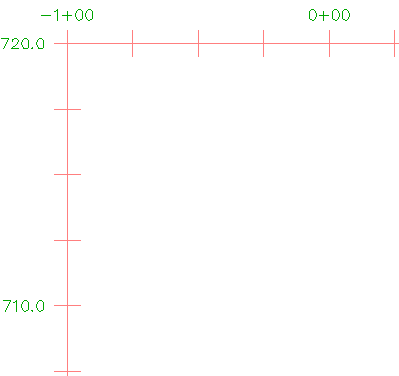

눈금이 더 길어지고 표고 레이블이 왼쪽으로 이동합니다.
심화 학습: 주 눈금 상세사항 영역에서 다른 설정을 사용해 보십시오. 이전 단계에서 수행한 것과 동일한 변경사항을 오른쪽 축에 적용합니다.
이 튜토리얼을 계속하려면 연습 2: 종단 간 해치 패턴 추가로 이동합니다.
