이 연습에서는 침하된 중앙분리대와 분리된 차선이 있는 상당히 복잡한 표준횡단을 작성합니다.
표준횡단 기준선 작성
- 튜토리얼 도면 폴더에서 사용할 수 있는 Corridor-3a.dwg를 엽니다.
- 탭
패널 드롭다운 찾기을 클릭합니다.
- 표준횡단 작성 대화상자의 이름에 분할 고속도로을(를) 입력합니다. 확인을 클릭합니다.
- 명령행에 ‘표준횡단 기준선 위치 지정’ 프롬프트가 표시되면 도면에서 한 점을 클릭하여 표준횡단을 작성합니다.
뷰포트가 표준횡단 기준선으로 줌되어 다음과 같이 나타납니다.
중앙분리대 횡단구성요소 추가
- 횡단구성요소가 포함된 도구 팔레트가 나타나지 않으면 홈 탭 팔레트 패널 도구 팔레트 찾기를 클릭합니다.
- 도구 팔레트에서 도구 팔레트 컨트롤 막대를 마우스 오른쪽 버튼으로 클릭합니다. Civil 영국식 횡단구성요소를 클릭합니다.
- 중앙선 탭을 클릭합니다.
침하된 중앙분리대 및 확장된 길어깨를 마우스 오른쪽 버튼으로 클릭합니다. 도움말을 클릭합니다. 다이어그램을 검토하여 횡단구성요소를 이해합니다.
- 침하된 중앙분리대 및 확장된 길어깨를 클릭합니다.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 중심선 피벗: 중심선을 기준으로 피벗
- 왼쪽 중앙분리대 폭: 22.0000
- 오른쪽 중앙분리대 폭: 22.0000
- 도면에서 표준횡단 기준선 위의 표식기 점을 클릭합니다. 침하된 중앙분리대와 내부 길어깨가 그려집니다.
차선 횡단구성요소 추가
- 도면에서 침하된 중앙선 및 확장된 길어깨 횡단구성요소의 왼쪽 모서리로 초점이동합니다. 각 표식기 점이 명확하게 보이도록 확대합니다.
- 도구 팔레트에서 차선 탭을 클릭합니다.
차선 편경사 회전 축을 클릭합니다.
이 횡단구성요소는 선형의 편경사 특성에 대해 경사를 따르는 이동 차선을 삽입합니다.
주:편경사에 대한 자세한 내용은 선형에 편경사 적용 튜토리얼을 참고하십시오.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 왼쪽
- 폭: 24.0000
- 도면에서 중앙분리대 왼쪽 맨 위 모서리에 있는 표식기를 클릭하여 차선을 삽입합니다.
길어깨 횡단구성요소 추가
- 도면에서 외부 차선 편경사 차선 횡단구성요소의 왼쪽으로 초점이동합니다.
- 도구 팔레트에서 길어깨 탭을 클릭합니다.
확장된 보조기층의 길어깨를 클릭합니다.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 왼쪽
- 편경사 사용: 외부 길어깨 경사
- 보조기층 - 편경사 사용: 외부 길어깨 경사
이렇게 하면 두 경사가 외부 길어깨 편경사 경사로 설정됩니다. 자세한 내용은 횡단구성요소 도움말을 참고하십시오.

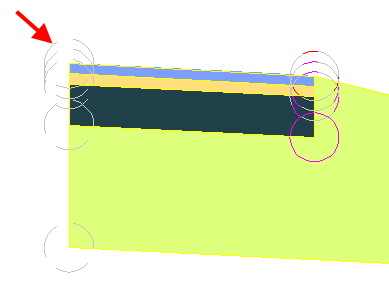

- 도면에서 정지 계획선의 차선 맨 위 외부 모서리에 있는 표식기 점을 클릭하여 포장된 길어깨를 추가합니다.
사면 횡단구성요소 추가
- 도면에서 확장된 보조기층의 길어깨 왼쪽으로 초점이동합니다.
- 도구 팔레트에서 사면 전개 탭을 클릭합니다.
사면 표준을 마우스 오른쪽 버튼으로 클릭합니다. 도움말을 클릭합니다. 다이어그램과 동작 횡단을 검토하여 절토 및 성토 사면 전개 균형 동작을 이해합니다.
- 도구 팔레트에서 사면 표준을 클릭합니다.
- 도면에서 확장된 보조기층의 길어깨 횡단구성요소의 외부 모서리에 있는 표식기 점을 클릭하여 절토 및 성토 사면 경사를 추가합니다.
기준선의 오른쪽으로 횡단구성요소 대칭
- Esc 키를 눌러 횡단구성요소 배치 모드를 종료합니다.
- 도면에서 전체 표준횡단이 화면표시될 때까지 축소합니다. 표준횡단의 왼쪽에서 사면 전개, 길어깨 및 차선 횡단구성요소를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 대칭을 클릭합니다.
- 중앙분리대 횡단구성요소의 맨 위 오른쪽 모서리에 있는 표식기 점을 클릭하여 사면 전개, 길어깨 및 차선 횡단구성요소의 대칭을 그립니다.
대칭 명령은 선택한 횡단구성요소의 대칭 이미지를 작성합니다. 측면 매개변수를 제외한 모든 횡단구성요소 매개변수가 유지됩니다.
주:대칭된 횡단구성요소의 매개변수는 동적으로 연결되어 있지 않습니다. 표준횡단 기준선 한쪽에서 횡단구성요소의 매개변수 값을 변경하면 해당 변경사항이 반대쪽에 적용되지 않습니다.
완성된 표준횡단은 다음과 같이 표시됩니다.
이 튜토리얼을 계속하려면 연습 2: 분할 고속도로 코리더 작성으로 이동합니다.
