이 예제에서는 분할된 고속도로 코리더를 작성합니다.
이 연습은 연습 1: 분할된 고속도로 표준횡단 작성에서 계속됩니다.
분할 고속도로 코리더 작성
- 탭
패널 찾기을 클릭합니다.
- 코리더 작성 대화상자에서 다음 매개변수를 지정합니다.
- 이름: 분할 고속도로
- 기준선 선형 및 종단 유형:
- 선형: 중심선 (1)
- 종단: 배치(1)
- 표준횡단: 분할 고속도로
- 대상 지표면: EG
- 기준선 및 영역 매개변수 설정: 선택취소됨
기준선 및 영역 매개변수 설정 상자를 선택하지 않은 경우 기본 코리더 작성 설정이 코리더에 적용됩니다.
- 확인을 클릭합니다.
주:
이 연습에서는 이전 연습의 Corridor-3a.dwg를 사용하거나 튜토리얼 도면 폴더에서 Corridor-3b.dwg를 열 수 있습니다.

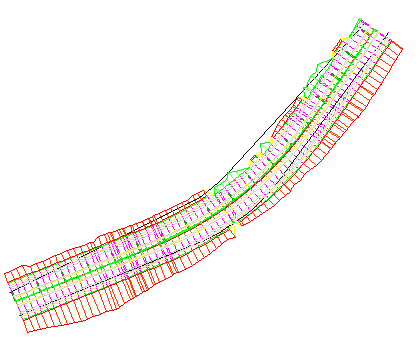

코리더 모형이 작성되어 다음과 같이 나타납니다.
다음 튜토리얼을 계속하려면 코리더 횡단 보기 및 편집으로 이동합니다.
