연습 3: 간격띄우기 선형에 확폭구간 추가

이 연습에서는 간격띄우기 선형의 지정된 측점 사이에 동적 확폭구간 영역을 추가합니다.

확폭구간 영역은 버스 베이, 중앙선, 회전 차선 및 주차선을 작성하는 데 유용합니다.

이 연습은 연습 2: 간격띄우기 선형 편집에서 계속됩니다.

간격띄우기 선형에 확폭구간 작성

1. 튜토리얼 도면 폴더에 있는 Align-6C.dwg를 엽니다.

   도면에는 지표면 및 두 개의 간격띄우기 선형이 있는 중심 선형이 있습니다.

2. 중심 선형의 오른쪽에 있는 간격띄우기 선형을 선택합니다.

3. 간격띄우기 선형 탭 수정 패널 확폭구간 추가 찾기를 클릭합니다.
4. 명령 프롬프트에 따라 다음 매개변수를 지정합니다.
   • 확폭구간 부분을 새 선형으로 작성하시겠습니까?: 아니오
   • 시작 측점: 150
   • 끝 측점: 1000
   • 확폭구간 간격띄우기: 24

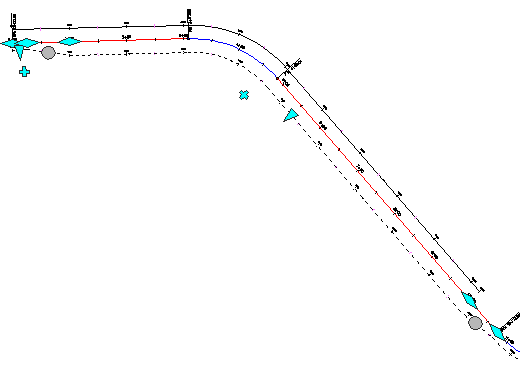

   확폭구간 영역이 작성되며 입력한 매개변수가 간격띄우기 선형 매개변수 대화상자에 표시됩니다. 연습 4: 간격띄우기 확폭구간 편집에서는 이 대화상자와 그립을 사용하여 간격띄우기 선형을 수정하는 방법에 대해 배웁니다.



확폭구간 영역에 확폭구간 영역 추가

1. 중심 선형의 오른쪽에 있는 간격띄우기 선형을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 간격띄우기 매개변수 편집을 클릭합니다.
   주:

   그립을 사용하여 확폭구간 영역을 추가할 수도 있습니다.

   기존 확폭구간의 매개변수를 비롯한 간격띄우기 선형 매개변수가 간격띄우기 선형 매개변수 대화상자에 표시됩니다.

2. 간격띄우기 매개변수 대화상자에서 확폭구간 추가를 클릭합니다.
3. 명령 프롬프트에 따라 다음 매개변수를 지정합니다.
   • 시작 측점: 550
   • 끝 측점: 750
   • 확폭구간 간격띄우기: 42
4. Esc 키를 눌러 간격띄우기 선형을 선택해제합니다.

   원래의 확폭구간 영역 안에 두 번째 확폭구간 영역이 작성됩니다. 새 확폭구간 영역의 매개변수가 간격띄우기 선형 매개변수 대화상자에 표시됩니다.



이 튜토리얼을 계속하려면 연습 4: 간격띄우기 확폭구간 편집으로 이동합니다.
