이 연습에서는 간격띄우기 선형과 확폭구간 영역 사이의 변환을 변경한 후에 그립을 사용하여 확폭구간 지오메트리를 수정합니다.
이 연습은 연습 3: 간격띄우기 선형에 확폭구간 추가에서 계속됩니다.
확폭구간 변환을 변경합니다.
- 튜토리얼 도면 폴더에 있는 Align-6D.dwg를 엽니다.
도면에는 지표면 및 두 개의 간격띄우기 선형이 있는 중심 선형이 있습니다. 중심 선형의 오른쪽에 있는 간격띄우기 선형에는 두 개의 확폭구간 영역이 있습니다.
- 중심 선형의 오른쪽에 있는 간격띄우기 선형을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 간격띄우기 매개변수 편집을 클릭합니다.
간격띄우기 선형 매개변수 대화상자에서 간격띄우기 선형은 일련의 영역과 변환으로 나뉘어 있습니다. 각 영역은 중심 선형을 따라가는 연속된 측점 범위의 간격띄우기 값을 나타냅니다. 변환은 한 영역을 다음 영역과 결합하는 지오메트리를 나타냅니다.
주:첫 번째 영역의 매개변수가 윈도우에 표시됩니다. 획폭구간 영역 선택 리스트나 화살표 버튼을 사용하여 후속 영역의 매개변수를 표시합니다.
- 간격띄우기 선형 매개변수 대화상자에서
을 클릭합니다. - 특성 열에서 각 영역 및 변환을 차례로 선택합니다.
도면에서 각 열 및 변환을 선택할 때 해당 항목이 강조 표시됩니다.
- 외향 변환 범주를 확장합니다.
- 변환 유형을 선형에서 원곡선-선- 원곡선으로 변경합니다.
양쪽 끝에서 변환이 선에서 원곡선으로 변경됩니다.
- 변환 매개변수에서 변환 길이에 대해 50을 입력합니다.
변환이 변경사항을 반영하여 업데이트됩니다.
확폭구간 영역 그립 편집

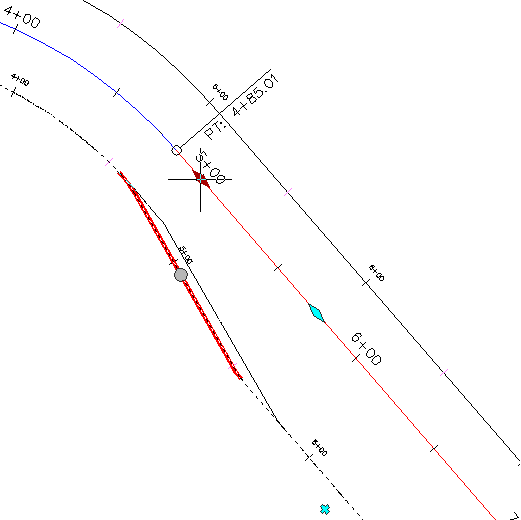

- 중심 선형에서 측점 4+50 근처에 있는
확폭구간 시작 그립을 선택합니다. 그립이 빨간색으로 바뀝니다. - 클릭하여 그립을 측점 5+00에 배치합니다.
확폭구간의 시작 위치를 변경할 때 변환은 함께 이동하는 반면 매개변수는 그대로 유지됩니다.

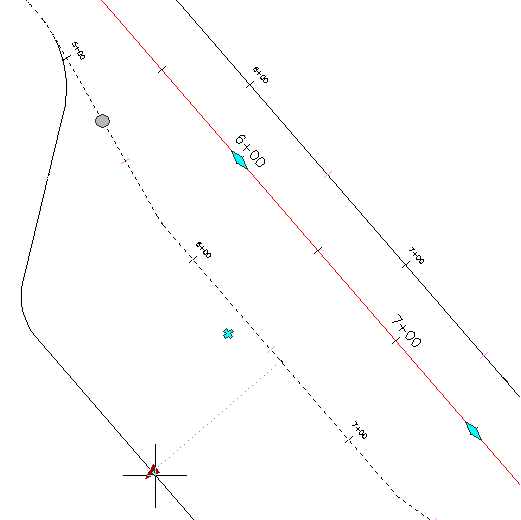

- 간격띄우기 선형에서
간격띄우기 그립을 클릭합니다. 그립이 빨간색으로 바뀝니다. - 그립이 활성 상태일 때 새 간격띄우기 값으로 50을 입력합니다.
확폭구간 영역이 새 간격띄우기 값에 맞게 확장됩니다.
주:
그립을 사용하여 다른 확폭구간 영역을 추가할 수 있습니다.

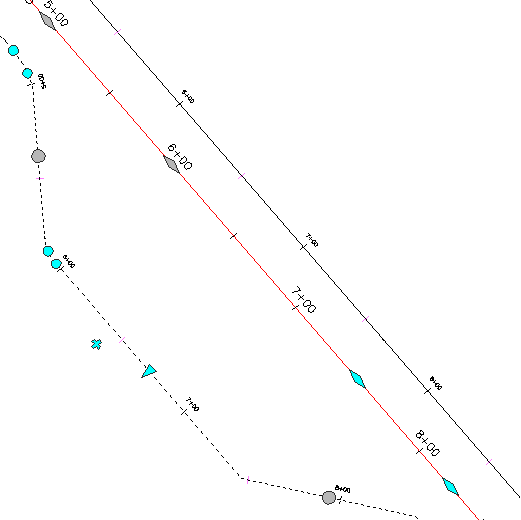

그립을 클릭합니다.
그립은 이제 회색이 되고,
그립은 각 변환 하위 도면요소의 시작과 끝에 표시됩니다. 이들 그립은 변환 지오메트리를 수정하는 데 사용됩니다.
- 그립을 사용하여 변환 지오메트리를 변경해 보십시오.
변환 지오메트리를 그립 편집할 때 간격띄우기 매개변수 대화상자에서 해당 매개변수 값이 자동으로 업데이트됩니다.
다음 튜토리얼을 계속하려면 로컬 표준을 참조하는 선형 설계로 이동하십시오.
