이 연습에서는 코리더 표준횡단을 기준선 선형상의 여러 측점에 적용하는 방법을 볼 수 있습니다.
코리더 횡단 도구 보기/편집은 코리더 표준횡단이 코리더 모형의 다른 객체와 어떻게 상호작용하는지 검사하는 데 유용합니다.
횡단면에서 코리더 보기
- 튜토리얼 도면 폴더에서 사용할 수 있는 Corridor-4a.dwg를 엽니다.
이 도면에는 표준횡단, 종단 뷰 및 코리더 모형이 포함되어 있습니다. 각 객체는 별도의 뷰포트에 표시됩니다. 해당 표준횡단이 포함된 뷰포트가 활성화됩니다.
- 탭
패널 코리더 찾기를 클릭합니다.
- 코리더 탭 코리더 횡단 수정 패널
를 클릭합니다.
- 횡단 편집기 탭의 측점 선택 패널에 있는 측점 선택 리스트에서 0+00.00을 선택합니다.

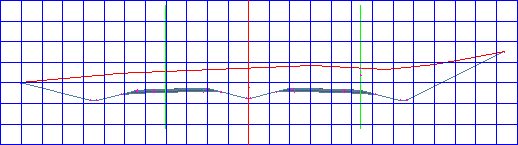

시작 측점에 코리더의 횡단이 표시됩니다. 표고 및 간격띄우기가 그리드 축에 표시됩니다. 횡단 뷰에는 표준횡단과 기타 인접 객체가 포함됩니다.
현재 측점에서 간격띄우기 선형이 수직 녹색 선으로 나타나고 기존 지표면은 수평 빨간색 선으로 나타납니다. 그리드 중심의 수직 빨간색 선은 표준횡단 기준선을 나타냅니다. 기준선이 있는 종단 교차로가
표식기로 나타납니다.
- 횡단 편집기 탭의 도구를 사용하여 각 코리더 측점에 있는 코리더 횡단을 살펴봅니다. 이전 측점으로 이동 찾기 및 다음 측점으로 이동 찾기을 클릭하거나 측점 선택 리스트에서 원하는 측점을 선택합니다.
그리드에 각 측점이 표시되면 평면 및 종단 뷰포트에서 해당 위치가 수직선으로 식별됩니다.
줌 모드 경험
- 표준횡단 오른쪽의 차선을 확대합니다. 다음 측점으로 이동 찾기을 클릭합니다.
뷰가 다시 그리드 범위로 축소됩니다. 코리더 횡단 도구 보기/편집에는 세 개의 줌 모드가 있습니다. 이러한 모드는 다른 측점으로 이동할 때 다음과 같이 그리드의 동작을 조정합니다.
범위로 줌
—뷰가 표준횡단의 범위에 뷰 축척 비율을 더한 값으로 축소됩니다. 이것은 기본 줌 모드입니다.
간격띄우기 및 표고로 줌
—뷰가 현재 간격띄우기 및 표고에서 확대된 상태로 유지됩니다. 다른 횡단을 탐색할 때 현재 간격띄우기와 표고는 뷰포트 중심에 유지됩니다.
횡단구성요소로 줌
—뷰가 선택한 횡단구성요소에서 확대된 상태로 유지됩니다. 다른 횡단을 탐색할 때 선택한 횡단구성요소는 뷰포트 중심에 유지됩니다.
- 측점 선택 리스트에서 3+00.00을(를) 선택합니다.
- 보기 도구 패널에서 횡단구성요소로 줌 찾기을 클릭합니다.
- 횡단구성요소 선택 대화상자에서 사면 전개 (오른쪽)을(를) 선택합니다. 확인을 클릭합니다.
뷰가 측점 3+00.00에서 사면 전개 (오른쪽) 횡단구성요소로 확대됩니다. 해당 횡단구성요소의 쉐이프, 표고 및 간격띄우기에 주의합니다.
- 측점 선택 리스트에서 9+00.00을(를) 선택합니다.
뷰가 측점 9+00.00에서 사면 전개 (오른쪽) 횡단구성요소로 확대됩니다. 해당 횡단구성요소의 쉐이프, 표고 및 간격띄우기는 측점 3+00.00에 있을 때와 상당히 다릅니다. 다른 측점으로 이동할 때 횡단구성요소는 그리드의 중심에서 동일한 줌 비율로 유지됩니다.
- 보기 도구 패널에서 간격띄우기 및 표고로 줌 찾기을 클릭합니다.
- 다음 측점으로 이동 찾기을 여러 번 클릭합니다.
그리드 축에 표시된 간격띄우기 및 표고 값은 변경되지 않습니다. 사면 전개(오른쪽) 횡단구성요소의 쉐이프가 해당 횡단구성요소와 기존 지표면의 연결 방식을 반영하도록 변경됩니다.
- 보기 도구 패널에서 범위로 줌 찾기을 클릭합니다.
- 다음 측점으로 이동 찾기을 클릭합니다.
뷰가 다시 표준횡단 범위로 축소됩니다.
이 튜토리얼을 계속하려면 연습 2: 코리더 횡단면 편집으로 이동합니다.
