이 연습에서는 종단 및 종단 뷰에 화면표시되는 몇 가지 정보를 검사합니다.
이 연습은 연습 2: 종단 스타일 변경에서 계속됩니다.
종단 뷰 특성 검사
- 튜토리얼 도면 폴더에 있는 Profile-2C.dwg를 엽니다.

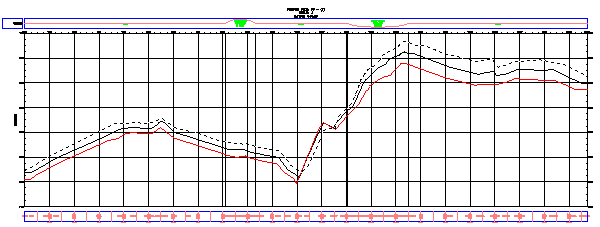

- 세 개의 종단선을 명확하게 볼 수 있도록 아래쪽 종단 뷰 PV - (1)을 확대합니다.
- 종단 뷰 그리드가 선택되지 않도록 주의하면서 가장 높은 종단선(오른쪽 간격띄우기 종단)을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 을 클릭합니다.
종단 계획 배치 도구 도구막대가 표시됩니다. 종단을 따라 편집 그립이 표시되지 않으며 종단 계획 배치 도구 도구막대에 있는 대부분의 컨트롤이 음영처리되어 사용할 수 없게 됩니다. 이 종단은 동적입니다. 종단은 지표면 표고로 연결되며 선의 어떤 부분도 편집할 수 없습니다.
- 종단 계획 배치 도구 도구막대에서
을 클릭합니다. 속성 편집 테이블 윈도우에 종단 도면요소 뷰가 표시됩니다. 이 테이블은 전체 종단에 유용한 기울기 데이터를 표시합니다. 다시 값이 음영처리되고 사용할 수 없게 되므로 값을 편집할 수 없습니다. 이러한 값을 편집하면 종단과 지표면 사이의 링크 무결성이 없어집니다.
- Esc 키를 눌러 오른쪽 간격띄우기 종단을 선택해제합니다.
- 빨간색(왼쪽 간격띄우기) 종단 선을 클릭합니다.

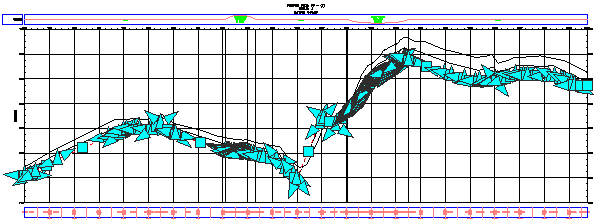

이 종단을 따라 편집 그립이 나타납니다. 축소할 경우 동일한 종단이 다른 종단 뷰에서도 선택되었다는 것을 볼 수 있습니다. 하나의 종단 뷰에서 종단을 그립 편집할 경우 동일한 변경사항이 종단의 다른 사본에도 적용됩니다.
이 선은 정적 종단이며 지표면에서 분리되므로 복사 및 이동을 포함한 다양한 방법으로 편집할 수 있습니다. 특정 시점에 지표면의 스냅샷으로 유지하려면 이 선을 편집하지 마십시오.
이제 종단 도면요소 테이블에 왼쪽 간격띄우기 종단의 설계 데이터가 표시되며 해당 값을 편집할 수 있습니다. 왼쪽 간격띄우기 종단을 선택했을 때 편집 도구에 대해 활성 종단이 되었습니다.
- 종단 계획 배치 도구 도구막대를 닫습니다.
종단 계획 배치 도구 도구막대와 종단 도면요소 뷰가 모두 닫히고 왼쪽 간격띄우기 종단선이 도면에서 선택해제됩니다.
다음 튜토리얼을 계속하려면 종단 배치 사용으로 이동합니다.
