이 튜토리얼에서는 중심 선형을 따라 코리더 모형 지표면의 횡단을 화면표시하는 방법을 설명합니다. 단면 검토선을 작성한 다음, 횡단을 생성합니다.

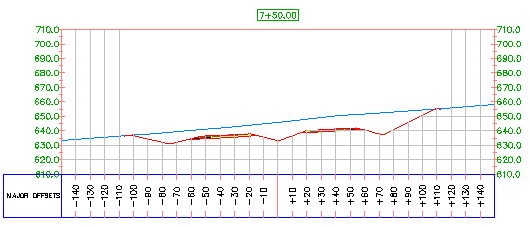

횡단은 선형에 수직으로 생성된 단면 검토선의 표고를 보여 줍니다. 횡단은 지표면, 코리더 모형 및 코리더 지표면에서 파생될 수 있습니다. 아울러, 정적 또는 동적일 수 있습니다. 지표면이나 코리더를 수정하면 동적 횡단은 자동으로 업데이트됩니다. 정적 횡단은 작성될 때의 표고를 보여주지만 이후의 지오메트리 변경사항은 반영하지 않습니다. 이와 유사하게, 선형과 연결된 동적 단면 검토선은 수정될 경우 선형과 함께 이동합니다.
팁:
이 튜토리얼에 설명된 워크플로우를 사용하여 코리더 외부 참조에서 횡단 뷰를 작성합니다. 외부 참조에서 작성된 횡단 뷰를 코리더 모형에 동적으로 연결하여, 외부 참조 도면의 코리더 모형이 변경되면 횡단 뷰가 자동으로 업데이트되도록 할 수 있습니다.
