연습 2: 횡단 뷰 작성

이 연습에서는 단면 검토선의 범위에 대한 횡단 뷰를 작성합니다.

먼저 횡단 뷰에 적용되는 일부 설정을 수정합니다.

이 연습은 연습 1: 단면 검토선 작성에서 계속됩니다.

그룹 플롯 스타일 수정

  1. 튜토리얼 도면 폴더에 있는 Sections-Views-Create.dwg를 엽니다.
  2. 도구공간의 설정 탭에서 횡단 뷰그룹 플롯 스타일 집합을 확장합니다. 기본 스타일을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 편집을 클릭합니다.
  3. 그룹 플롯 스타일 대화상자에서 화면표시 탭을 클릭합니다.
  4. 구성요소 화면표시의 인쇄 영역 행에서 색상을 빨간색으로 변경합니다.

    이러한 색상을 통해 시트의 범위뿐만 아니라 시트에서 횡단 뷰가 포함된 부분을 쉽게 식별할 수 있습니다. 이 연습의 후반부에서 횡단 뷰를 작성할 때 이러한 구성요소를 살펴봅니다.

  5. 확인을 클릭합니다.

기본 횡단 뷰 매개변수 지정

  1. 홈 탭 종단 및 횡단 뷰 패널 횡단 뷰 드롭다운 다중 뷰 작성 찾기을 클릭합니다.
  2. 다중 횡단 뷰 작성 마법사의 일반 페이지에서 다음 매개변수를 지정합니다.
    • 선형 선택: 중심선(1)
    • 단면 검토선 그룹 이름: SLG-1
    • 측점 범위: 사용자 지정
    • 시작: 0+00.00
    • 끝: 10+00.00
    • 횡단 뷰 스타일: 도로 횡단
  3. 다음을 클릭합니다.

플롯 스타일 및 배치 템플릿 지정

    횡단면 배치 페이지에서 횡단 뷰가 시트에 표시되고 정렬되는 방법을 지정합니다. 템플릿, 뷰포트 축척 및 그룹 플롯 스타일을 선택합니다.

  1. 배치 옵션에서 제작을 선택합니다.
    주:

    제도 옵션은 현재 도면에만 횡단 뷰를 작성합니다. 횡단 뷰 제도에서 시트를 생성할 수는 없습니다.

  2. 횡단 시트 템플릿에서 을 클릭합니다.
  3. 배치를 시트 템플릿으로 선택 대화상자에서 을(를) 선택합니다.
  4. 로컬 템플릿 폴더에서 Civil 3D (Imperial) Section.dwt가 선택되어 있는지 확인합니다. 열기를 클릭합니다.
  5. 배치를 시트 템플릿으로 선택 대화상자의 배치를 선택하여 새 시트 작성에서 ARCH D Section 40 Scale을 선택합니다.
  6. 확인을 클릭합니다.
  7. 다중 횡단 뷰 작성 마법사의 그룹 플롯 스타일에서 기본을 선택합니다.
  8. 다음을 클릭합니다.

횡단 뷰 간격띄우기 지정

  1. 간격띄우기 범위 페이지의 간격띄우기 범위에서 자동을 선택합니다.

    왼쪽 및 오른쪽 값이 150입니다. 이것은 연습 1: 단면 검토선 작성에서 지정한 단면 검토선 주사 폭 값입니다.

  2. 다음을 클릭합니다.

횡단 뷰의 높이 지정

  1. 표고 범위 페이지에서 다음 매개변수를 지정합니다.
    • 사용자 지정: 선택
    • 높이: 100.000'
    • 횡단 뷰 높이 옵션: 횡단면 따르기
    • 횡단면 선택: EG

    이러한 설정은 모든 횡단 뷰가 100피트 높이이고 표고가 EG 지표면 표고를 따르도록 지정합니다.

  2. 다음을 클릭합니다.

단면 검토된 횡단 및 레이블 지정

    횡단 화면표시 옵션 페이지는 단면 검토된 객체에 대한 객체 및 레이블 스타일을 지정합니다. 이 연습에서는 레이블을 억제합니다.

  1. 횡단 화면표시 옵션 페이지의 그리드 자르기 열에서 코리더 - (1) 맨 위 행을 클릭합니다.
  2. EG 행에서 레이블 변경 열의 값을 클릭합니다.
  3. 스타일 세트 선택 대화상자에서 레이블 없음을(를) 선택합니다. 확인을 클릭합니다.
  4. 2-3단계를 반복하여 코리더 - (1) 맨 위 및 코리더 - (1) 기준 지표면에 레이블 없음 스타일을 적용합니다.
  5. 다음을 클릭합니다.

단면정보 테이블 설정 지정

  1. 단면정보 테이블 페이지의 단면정보 테이블 선택에서 주 측점을 선택합니다.
  2. 밴드 특성 설정 영역에서 다음 매개변수를 지정합니다.
    • 지표면 1: 코리더 (1) - 맨 위
    • 지표면 2: 코리더 (1) - 기준

횡단 뷰 작성 및 검토

  1. 횡단 뷰 작성을 클릭합니다.
  2. 횡단 뷰 원점 식별 프롬프트에서 맨 위 뷰포트의 한 점을 선택합니다.
  3. 시트 중 하나로 줌 확대합니다.

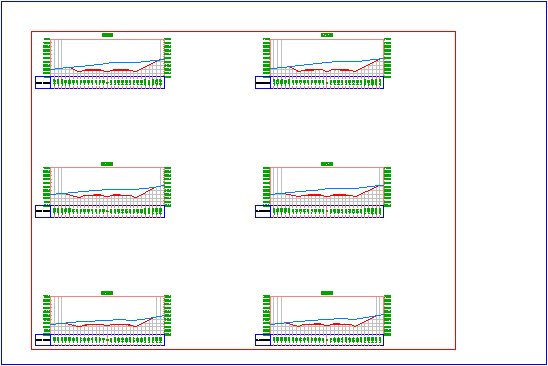

    횡단 뷰 그룹이 두 개의 직사각형 내에 정렬됩니다. 본 연습의 시작 부분에서 직사각형의 색상을 지정했습니다.

    • 파란색 직사각형은 시트의 범위를 나타냅니다.
    • 빨간색 직사각형은 횡단 뷰가 배치되는 인쇄 가능한 영역의 범위를 나타냅니다.

    횡단 시트를 작성할 때 빨간색과 파란색 직사각형 사이의 영역에는 제목 블록, 경계를 비롯하여 선택한 평면도 제작 템플릿에 포함되어 있는 기타 정보가 포함됩니다.

    횡단 시트 작성 연습에서 횡단 시트를 작성합니다.

  4. 횡단 뷰 중 하나로 줌 확대합니다.

다음 튜토리얼을 계속하려면 횡단 뷰에 데이터 추가로 이동합니다.
