연습 1: 종단 배치 작성

이 연습에서는 종단 배치를 작성합니다. 일반적으로 이 종단은 제안된 도로 지표면 또는 기울기 계획선을 따라 표고를 보여주는 데 사용됩니다.

종단 배치는 직선 접선으로 구성되고 옵션 원곡선이 접선 교차점에 온다는 점에서 평면 선형과 유사합니다. 종단 배치의 이러한 접선과 원곡선은 수직 평면에 위치하며 교차로를 VIP라고 합니다.

이 연습은 지표면 종단 사용 튜토리얼에서 계속됩니다.

간격띄우기 종단 숨기기

종단 작성 설정 지정

주:
객체 스냅(OSNAP)을 끕니다.
홈 탭 설계 작성 패널 종단 드롭다운 종단 작성 도구 찾기를 클릭합니다.

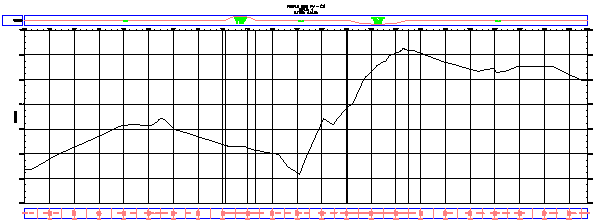

맨 아래 그리드를 클릭하여 종단 뷰 PV-1을 선택합니다.
종단 작성 - 새로 그리기 대화상자에서 종단 스타일을 계획선으로 변경합니다.
종단 레이블 세트 리스트에서 표준을 선택합니다. 을 클릭합니다.
종단 레이블 세트 대화상자의 레이블 탭에서 다음 매개변수를 지정합니다.
- 유형: 수평 지오메트리 점
- 종단 수평 지오메트리 점: 측점 및 유형
추가를 클릭합니다.
지오메트리 점 대화상자에서 레이블을 지정할 수 있는 지오메트리 점을 검사합니다. 레이블을 지정하려는 점 조합을 지정할 수 있습니다. 확인을 클릭합니다.
주:
지오메트리 점 레이블에 대한 자세한 내용은 그룹에 레이블 추가 튜토리얼 연습을 참고하십시오.
종단 레이블 세트 대화상자에서 확인을 클릭합니다.
설계 조건 탭을 클릭합니다.
이 탭의 옵션은 종단 설계가 지정한 설계 조건을 충족하도록 하려는 경우에만 사용됩니다. 이 연습에서는 종단에 설계 조건을 적용하지 않습니다. 로컬 표준을 참조하는 종단 설계 튜토리얼에서는 설계 조건 피쳐의 사용법에 대해 배웁니다.
확인을 클릭하여 설정을 적용합니다.

종단 배치 그리기

종단 계획 배치 도구 도구막대에서 의 오른쪽에 있는 화살표를 클릭하고 원곡선 설정을 클릭합니다.
종곡선 설정 대화상자에서 다음 매개변수를 지정합니다.
- 원곡선 유형: 포물선형
- 볼록형 종곡선 길이: 100
- 오목형 종곡선 길이: 100
세 개의 원곡선 유형 중에서 하나를 선택하고 각 유형에 대한 매개변수를 지정할 수 있습니다.
확인을 클릭합니다.
종단 계획 배치 도구 도구막대에서 곡선과 함께 접선 그리기가 선택되었는지 확인합니다.
이제 제안된 VIP 위치에서 도면을 클릭하여 종단 배치를 그릴 준비가 되었습니다. 응용프로그램은 각 VIP에서 원곡선을 삽입합니다. 사실성을 부여하기 위해 선은 지표면 중앙선의 일반 종단을 따라야 합니다. 그러나, 가파른 언덕과 계곡을 가로질러 보다 완만한 도로 지표면의 윤곽선을 지정할 수 있습니다.

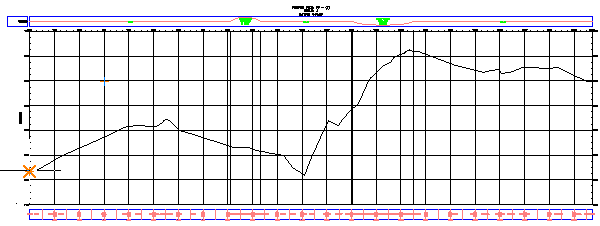

종단 뷰에서 중앙선 지표면 종단 근처의 왼쪽 측면을 클릭하여 종단 배치를 시작합니다.

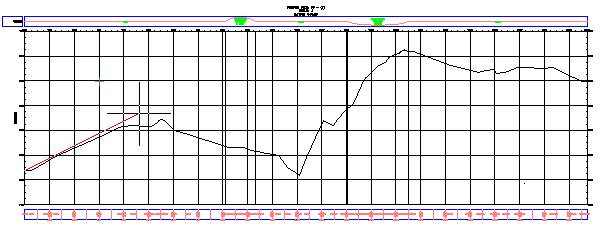

선을 오른쪽으로 확장하여 중앙선 지표면 종단 근처의 다른 위치를 클릭합니다. 이런 방식으로 계속합니다.

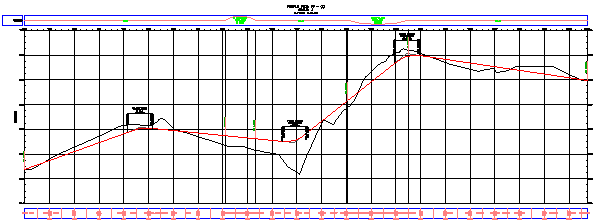

마지막 점에서 오른쪽 클릭하여 종단을 끝냅니다. 종단 배치가 그려지고 레이블이 지정됩니다.
종단 배치를 따라 줌 및 초점이동하여 해당 레이블을 검사합니다.

이 튜토리얼을 계속하려면 연습 2: 종단 배치 편집으로 이동합니다.
