이 대화상자를 사용하여 횡단구성요소에 있는 대상과 도면에 있는 실제 객체 이름 사이의 매핑을 설정하고 편집할 수 있습니다.
주: 상황에 따라 이 대화상자에 액세스할 때 표시되는 컨텐츠는 다음 섹션에서 설명하는 내용과 다릅니다. 이 항목의 맨 아래에 있는 대상 매핑 대화상자(이전 버전)를 참고하십시오.
코리더 대상 매핑 대화상자는 모달리스 방식이므로 다른 작업을 수행하는 동안 계속 열어 둘 수 있습니다. 대화상자가 확장된 상태를 유지하도록 열린 상태로 고정하거나, 커서를 대화상자 밖으로 이동할 때 제목만 표시되도록 대화상자를 고정 해제할 수 있습니다.

-
코리더 이름
-
대상을 설정할 선택한 코리더의 이름을 표시합니다.
-
시작 측점
-
선택한 횡단구성요소가 있는 기준선의 시작 측점을 표시합니다.
주: 시작 측점 및 끝 측점 값은 선택한 횡단구성요소에 따라 업데이트됩니다.
-
끝 측점
-
선택한 횡단구성요소가 있는 기준선의 끝 측점을 표시합니다.

- 대상 리스트를 확장합니다.

- 대상 리스트를 축소합니다.

- 리스트에서 모든 필터를 지웁니다.
주: 열 제목을 클릭하고 검색어를 입력하여 리스트를 필터링할 수 있습니다.

- 도면의 코리더에 적용된 변경 사항으로 리스트를 갱신합니다.
간격띄우기 및 표고 탭
이 탭을 사용하여 간격띄우기 및 표고 대상을 지정할 수 있습니다.
열 제목을 클릭하여 검색 상자와 필터 기준을 지정하는 데 사용할 수 있는 확인란을 표시합니다.
-
하위 조합
-
대상이 필요한 횡단구성요소의 이름을 표시합니다. 횡단구성요소 집합을 확장하여 해당 횡단구성요소에 대해 지정할 대상을 표시합니다.
을 클릭하여 횡단구성요소의 대상 리스트를 확장할 수 있습니다.
-
기준선
-
코리더의 기준선을 표시합니다.
주: 여기에 표시되는 기준선은 표준횡단이 사용 중인 기준선이며 다른 객체에 대한 대상을 가질 수 있습니다.
-
영역
-
횡단구성요소가 사용 중인 코리더의 영역을 표시합니다.
-
조합
-
코리더에 사용 중인 표준횡단을 표시합니다.
-
측면
-
횡단구성요소가 부착된 표준횡단의 측면을 표시합니다.
-
표준횡단 그룹
-
표준횡단 그룹의 이름을 화면표시합니다.
-
간격띄우기
-
간격띄우기 또는 폭 대상을 지정합니다. 이 열의 셀을 클릭하여 대화상자의 맨 아래에 간격띄우기 대상 설정 컨트롤을 표시합니다.
-
표고
-
표고 또는 경사 대상을 지정합니다. 이 열의 셀을 클릭하여 대화상자의 맨 아래에 표고 대상 설정 컨트롤을 표시합니다.
간격띄우기 대상 설정/표고 대상 설정
대화상자의 이 섹션을 사용하여 간격띄우기/폭 및 표고/경사 대상을 지정합니다. 이 섹션의 제목은 대화상자에서 클릭한 위치에 따라 변경됩니다. 간격띄우기 열의 셀을 클릭하면 제목은 간격띄우기 대상 설정이 됩니다. 표고 열의 셀을 클릭하면 제목은 표고 대상 설정이 됩니다.
- 간격띄우기 범위 필터
- 사용 가능한 대상을 필터링할 범위를 지정합니다. 확인란을 선택한 후 값을 입력하여 간격띄우기를 지정합니다. 그런 다음 필터 요구사항을 충족하는 대상만 대상에 도면요소 선택 영역에 표시됩니다.
- 대상으로 지정할 선형 및 파이프 선택/대상으로 지정할 종단 및 파이프 선택
- 간격띄우기/폭에 대한 대상으로 지정할 선형 또는 파이프나 표고/경사에 대한 대상으로 지정할 종단 또는 파이프를 지정합니다. 이 섹션의 제목과 지정할 도면요소 유형은 간격띄우기 열에서 셀을 선택하는지 표고 열에서 선택하는지에 따라 다릅니다.
을 클릭하여 도면에서 객체를 선택합니다.
을 클릭하여 도면층별로 객체를 선택합니다.
- 대상으로 지정할 형상선, 폴리선/3D 폴리선 및 측량 수치 선택
- 도면층별로 선택하여 표고/경사의 대상으로 지정할 형상선, 폴리선 또는 측량 수치 또는 간격띄우기/폭에 대한 대상으로 지정할 형상선, 3D 폴리선 또는 측량 수치를 지정합니다. 도면층 이름을 선택한 다음
을 클릭하여 필요한 경우 해당 도면층에서 객체 선택을 구체화합니다.
을 클릭하여 도면에서 객체를 선택합니다.
-
동적 도면층 선택
- 전체 도면층을 대상으로 선택하면 이후에 새 객체가 해당 도면층에 추가될 수 있으며 동적으로 대상으로 추가됩니다. 동적인 도면층을 만들려면 도면층의 모든 객체를 선택해야 합니다.
도면층의 객체가 변경되거나 추가된 후 코리더를 업데이트하려면 다음 워크플로우 중 하나를 사용해야 합니다.
중요사항: 외부 참조의 도면층에 대해서는 동적 도면층 동작이 지원되지 않습니다. 대상 매핑 대화상자에서 대상으로 선택한 객체를 외부 참조의 도면층에 추가하는 경우 해당 객체는 대상으로 자동으로 선택되지 않습니다. 새 객체를 대상으로 사용하려면 대상 매핑 대화상자에서 도면층 이름 옆에 있는

을(를) 클릭하여 도면요소 선택 대화상자를 표시한 다음 리스트에서 객체를 선택하여 객체를 수동으로 선택해야 합니다.
- 여러 도면요소의 경우 선택 항목
-
간격띄우기 대상을 지정할 때 대상에 도면요소 선택 리스트에 대상이 두 개 이상 있는 경우 이러한 설정을 사용하여 대상에 대한 간격띄우기를 지정할 수 있습니다.
- 가장 가까운 간격띄우기로 대상 지정
- 가장 먼 간격띄우기로 대상 지정
- 가장 평평한 간격띄우기로 대상 지정
- 가장 경사가 심한 간격띄우기로 대상 지정
곡면 탭
이 탭을 사용하여 지표면 대상을 지정합니다.
-
모든 지표면 대상에 대한 지표면 선택
- 모든 지표면 대상에 지정할 지표면을 지정합니다. 지표면 대상이 모든 횡단구성요소에 대해 동일한 경우 각 지표면 대상을 개별적으로 지정하는 대신 이 옵션을 사용할 수 있습니다.
-
하위 조합
-
대상이 필요한 횡단구성요소의 이름을 화면표시합니다.
-
기준선
-
코리더의 기준선을 표시합니다.
-
영역
-
코리더의 영역을 표시합니다.
-
조합
-
코리더에 사용 중인 표준횡단을 표시합니다.
-
측면
-
횡단구성요소가 부착된 표준횡단의 측면을 표시합니다.
-
표준횡단 그룹
-
표준횡단 그룹의 이름을 화면표시합니다.
-
대상
- 지표면 대상을 표시합니다.
셀을 클릭하여 선택한 다음, 드롭다운 리스트를 사용하여 대상으로 지정할 지표면을 선택합니다.
- 코리더 재생성
- 코리더를 재작성하도록 지정합니다. 확인란을 선택하고 적용 또는 확인을 클릭하여 코리더를 재작성합니다.
상황에 맞는 메뉴

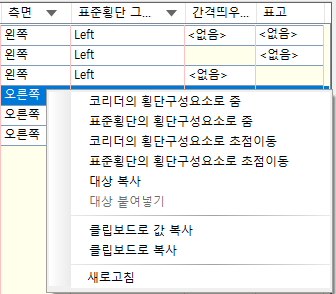

상황에 맞는 메뉴의 명령을 사용하여 한 횡단구성요소의 대상을 복사한 후 하나 이상의 다른 횡단구성요소에 붙여넣고 횡단구성요소를 줌하고 초점이동할 수 있습니다.
대상 매핑 대화상자(이전 버전)
-
코리더 이름
-
코리더의 이름을 화면표시합니다.
-
표준횡단 이름
-
표준횡단의 이름을 화면표시합니다. 기준선이 두 개 이상 있는 코리더 전체의 대상을 보는 경우에는 '**다양함**'이 화면표시됩니다.
-
시작 측점
-
표준횡단 영역의 시작 측점 또는 코리더 기준선의 시작 측점을 화면표시합니다. 기준선이 두 개 이상 있는 코리더 전체의 대상을 보는 경우에는 ‘**다양함**’가 화면표시됩니다.
-
끝 측점
-
표준횡단 영역의 끝 측점 또는 코리더 기준선의 끝 측점을 화면표시합니다. 기준선이 두 개 이상 있는 코리더 전체의 대상을 보는 경우에는 ‘**다양함**’가 화면표시됩니다.
특성 테이블에는 다음과 같은 열이 포함되어 있습니다.
-
대상
-
코리더 횡단구성요소에 필요한 대상을 지표면, 폭 또는 간격띄우기 대상 및 경사 또는 표고 대상으로 분류하여 나열합니다.
-
객체 이름
-
횡단구성요소 대상에 매핑할 Autodesk Civil 3D 객체 이름을 선택할 수 있는 지표면 선택, 폭 또는 간격띄우기 대상 설정, 경사 또는 표고 대상 설정 또는 관망 선택 대화상자를 엽니다.
주: 모든 지표면 대상을 동일한 지표면 객체로 빠르게 설정하려면 지표면 집합의 옆에 있는 <모두 설정하려면 여기를 클릭하십시오>를 클릭하고 지표면 객체를 선택합니다.
-
하위 조합
-
대상이 필요한 횡단구성요소의 이름을 화면표시합니다.
-
표준횡단 그룹
-
표준횡단 그룹의 이름을 화면표시합니다.
