컨텐츠 탭을 사용하여 교차 및 기타 매개변수에 대해 작성할 턴아웃 유형을 정의합니다.
컨텐츠 카탈로그
- 교차에서 턴아웃을 작성하는 데 사용할 카탈로그를 지정합니다. 드롭다운 리스트에서 선택하거나
을 클릭하여 다른 카탈로그를 로드할 수 있는 턴아웃 카탈로그 대화상자를 표시합니다. 이러한 파일은 기본적으로 C:\ProgramData\Autodesk\C3D 2022\kor\Data\Railway Design Standards\Turnout\에 저장됩니다.
기존 턴아웃에서 교차를 작성하는 경우 이 섹션이 회색으로 표시되어 사용할 수 없습니다.
기본 선형의 턴아웃 컨텐츠
선택한 첫 번째 선형의 턴아웃 컨텐츠를 지정합니다. 기존 턴아웃에서 교차를 작성하는 경우 이 섹션이 회색으로 표시되어 사용할 수 없습니다.
- 턴아웃 유형
- 턴아웃의 유형을 지정합니다.
- 단순
- 등변
- 걸침
- 단순
- 필터(각도 접선)
- 턴아웃의 각도를 지정합니다. 각도가 작을수록 좀 더 점진적인 턴아웃이 작성됩니다.
- 모형
- 턴아웃의 모형을 지정합니다. 턴아웃 카탈로그 파일에서 지정된 각도로 사용 가능한 모형이 드롭다운 리스트에 표시됩니다.
- 방향/측면
- 선형의 측점 표시에 따라 앞이나 뒤로 방향을 지정합니다. 턴아웃을 작성한 후 그립을 사용하여 방향과 측면을 조정할 수 있습니다. 자세한 내용은 레일 턴아웃을 그립 편집하려면을 참고하십시오.
- 삽입점
- 턴아웃의 삽입점을 지정합니다.
- 스톡 레일 접합
- 전환 점
- 교차점
- 기본의 프로그 힐
- 전환 대상의 프로그 힐

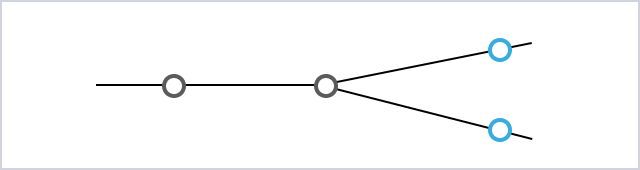

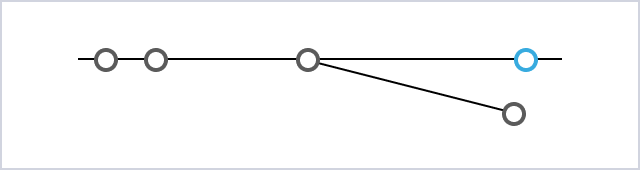

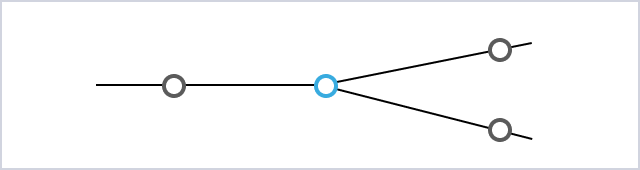

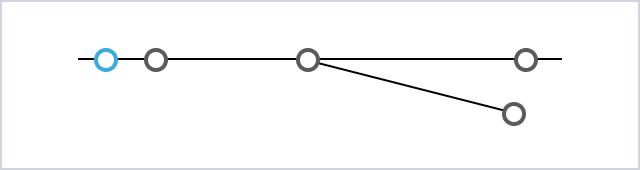

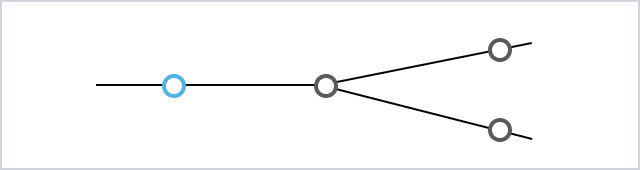

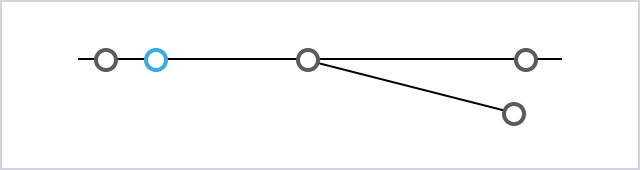

턴아웃 유형 스톡 레일 접합 전환 점 교차점 기본의 프로그 힐 전환 대상의 프로그 힐 단순
등변

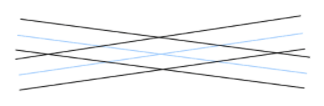

걸침
두 번째 선형의 턴아웃 컨텐츠
- 턴아웃 유형
- 턴아웃의 유형을 지정합니다.
- 단순
- 등변
- 걸침
- 각도
- 턴아웃의 각도를 지정합니다. 각도가 작을수록 좀 더 점진적인 턴아웃이 작성됩니다.
- 모형
- 턴아웃의 모형을 지정합니다. 턴아웃 카탈로그 파일에서 지정된 각도로 사용 가능한 모형이 드롭다운 리스트에 표시됩니다.
