Revit 내보내기에 특성 포함 정보
Revit 내보내기에 공유 매개변수로 Inventor 특성을 포함하는 방법에 대해 알아봅니다.
새로운 기능: 2026
AEC 산업에서 사용되는 제품의 제조업체는 내보낸 RVT 모형에 Revit 일람표에서 사용되는 다양한 특성을 포함할 수 있습니다. 특성 포함 명령을 사용하면 RVT 파일에서 내보낼 수 있는 특성에 액세스하고 특성을 선택할 수 있습니다. 특성 선택은 Inventor 파일에 유지됩니다.

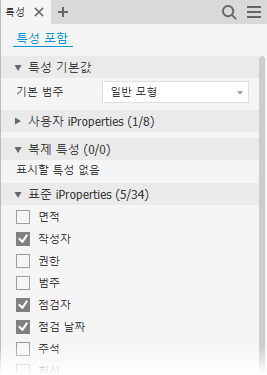

특성 포함 명령을 사용하면 원하는 수만큼 특성을 포함할 수 있는 네 개의 그룹이 있습니다.
- Revit 유형 매개변수로 내보낸 사용자 iProperties
- Revit 유형 매개변수로 내보낸 표준 iProperties
- Revit 복제 매개변수로 내보낸 복제 특성
- Revit 복제 매개변수로 내보낸 팩토리 특성
각 특성 그룹에 대해 특성은 활성 파일의 모든 부품 및 조립품에서 수집되며 알파벳순으로 표시됩니다. 내보내기에 포함할 특성을 선택합니다.
특성 그룹 레이블에는 내보내기로 선택한 특성 수와 내보낼 수 있는 총 특성 수가 표시됩니다. 예를 들어 사용자 iProperties(3/18)는 18개의 사용자 iProperties로 구성된 사용 가능한 리스트 중 3개의 선택한 특성을 나타냅니다.
개별 특성에는 해당 특성이 사용된 복제 수가 표시됩니다.
Revit 범주 iProperty가 <없음>으로 지정된 모든 구성요소에 적용할 기본(Revit) 범주를 지정할 수 있습니다.
Revit 공유 매개변수
Revit에서 가치를 추가하고 Inventor 특성을 활용하려면 몇 가지 예비 작업이 필요합니다. 예를 들어, 건축 설계에서 일람표는 벽, 문, 창 등과 같은 항목을 지정하는 데 사용됩니다. 건축용 기계 설계를 제공할 때 일람표에 포함되거나 표시되는 필수 특성을 제공할 수 있습니다. Revit에는 공유 매개변수라는 기능이 있으며, 이 기능을 Revit 템플릿에서 사용할 경우 일람표에 특성을 표시할 수 있습니다. Inventor RVT 내보내기와 같은 링크된 파일 특성은 공유 매개변수를 채웁니다.
건축 회사(Revit 고객인 경우)는 설계 일람표에서 사용되는 공유 매개변수가 포함된 Revit 템플릿을 제공할 수 있습니다. Inventor에서는 Revit 템플릿의 특성과 일치하는 이름으로 특성을 만들고 특성 포함을 사용하여 해당 특성을 내보냅니다.
Revit 공유 매개변수에 대한 Inventor 특성 워크플로우
모든 Inventor 특성은 단순화 및 내보내기로 작성된 RVT에서 Revit 공유 매개변수로 내보내집니다. Inventor에서 내보낸 동일한 RVT 파일의 모든 특성을 사용하여 일람표를 작성할 수 있습니다.
내보낸 RVT Inventor 링크된 다른 RVT 파일에서 내보낸 매개변수Inventor 일람표를 작성하려면 다음을 수행합니다.
- Revit 템플릿에서 공유 매개변수를 설정하려면 Revit을 사용하십시오. 이상적으로는 건축가의 템플릿을 요청할 수 있습니다.
- Inventor에서 공유 매개변수 이름과 일치하는 특성 이름을 구성요소에 작성합니다.
- 특성 포함을 사용하여 내보낼 특성을 선택합니다.
- 단순화 및 내보내기 명령을 사용하는 경우 1단계의 Revit 템플릿을 선택하면 특성 값이 사용 중인 마스터 Revit 프로젝트의 일정으로 전달되어야 합니다.
- 내보낸 RVT 다른 Revit RVT(예: 건물 포함)과 연결한 후 연결된 Revit RVT Inventor에서 RVT 공유 특성을 내보냈습니다.
