제조된 AEC 제품

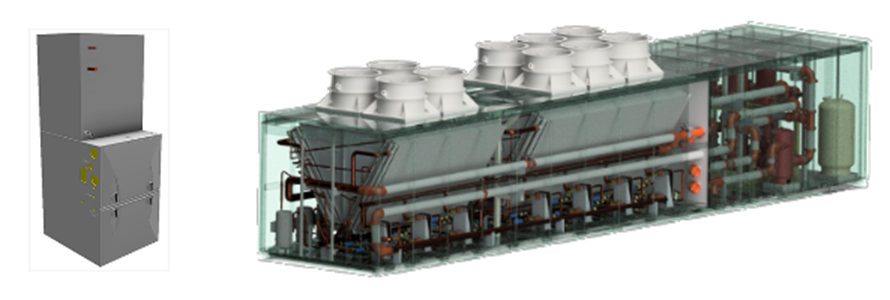

AEC 산업에서 사용되는 제품의 제조업체로서 건물 설계자와의 협업은 매우 중요합니다. Inventor를 사용하면 Revit과 Inventor 간의 데이터를 사용하여 제품 설계가 AEC 환경을 반영하도록 할 수 있으며, Revit 모형의 컨텍스트에서 설계를 수행하여 설계가 사용될 건물 환경을 반영하도록 할 수 있습니다.

Revit과 Inventor의 상호 운용성:

Autodesk Revit과 같은 BIM 소프트웨어 사용자는 구매한 구성요소에 대해 단순화된 모형을 선호합니다. Autodesk Inventor를 사용하여 완전히 상세한 모형을 작성하는 구성요소 제조업체는 Revit 또는 기타 건축 소프트웨어와의 협업을 위해 단순화된 제품 표현을 생성할 수 있습니다.

일반적인 워크플로우에서 AEC 데이터는 Autodesk Construction Cloud 프로젝트, 내부 공유 드라이브 또는 전자적 방식으로 제공될 수 있습니다. Inventor의 BIM 컨텐츠 환경은 Revit에서 사용할 수 있도록 향상된 모형을 신속하게 작성할 수 있도록 설계되었습니다.

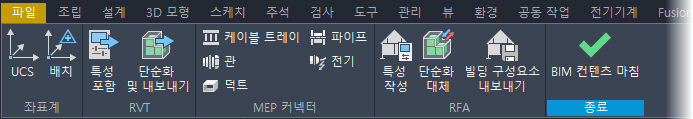

리본에서 환경 BIM 컨텐츠를 클릭하여 환경을 시작합니다.

BIM 컨텐츠 환경

각 아이콘 위에 커서를 놓으면 명령에 대해 자세히 알아볼 수 있습니다. 확장된 도구 설명이 표시되면 F1 키를 사용하여 명령에 대한 학습 컨텐츠에 액세스합니다.

Inventor 조립품에서

  1. 완전히 상세하고 구성 가능한 Inventor 제품 모형을 작성합니다.

  2. 리본에서 환경 BIM 컨텐츠를 클릭하여 환경에 들어갑니다.

  3. 좌표계 패널의 도구를 사용하여 Revit에서 사용할 수 있도록 모형의 방향을 지정합니다.

    • UCS를 사용하여 설계와 관련된 사용자 좌표계를 작성합니다.
    • Revit에서 사용되는 모형 방향 및 삽입점을 정의하기 위한 배치입니다.

  4. RVT 출력의 경우 RVT 패널의 도구를 사용합니다.

    • 특성 포함을 사용하여 Inventor 특성을 선택적으로 공유하고 BIM 메타데이터를 Revit 추가합니다. RVT 파일에 포함할 특성을 선택합니다.

      • 내보낼 때 모든 구성요소에는 iProperty Revit 범주(iProperties 프로젝트 탭)가 있으며, 기본적으로 <없음>으로 설정됩니다. 특성 포함에서 iProperty Revit 범주가 <없음>으로 설정된 모든 구성요소에 적용할 기본(Revit) 범주를 선택할 수 있습니다.

    • 단순화 및 내보내기를 사용하여 RVT 형식으로 출력합니다.

  5. RFA 출력의 경우 MEP 커넥터 및 RFA 패널 도구를 사용하여 모형을 준비합니다.

    • MEP 커넥터를 사용하여 필요한 BIM 커넥터를 모형에 추가합니다.

      자세한 내용은 다음을 참고하십시오.

      • 케이블 트레이 커넥터
      • 관 커넥터
      • 덕트 커넥터
      • 전기 커넥터
      • 파이프 커넥터

    • 작성자 특성을 사용하여 다음을 수행할 수 있습니다.

      • 제품에 BIM의 메타데이터를 추가합니다. Inventor에서 다음으로 액세스할 수 있습니다.

        • 검색 가능한 Revit 범주 리스트(제품을 Revit 용어로 지정할 수 있음)

        • 내보내려는 모형 특성

          • 권장: 이름이 "RevitFamilyTypeName"인 iProperty를 작성합니다. 이 값은 Revit에서 패밀리 유형 이름으로 사용됩니다. 이 특성값은 정적 문자열이 되거나 iLogic 규칙을 사용하여 프로그래밍 방식으로 할당되어 제공된 매개변수 값을 고유하게 만들 수 있습니다.

        • 모형 방향과 삽입점을 지정합니다.

        • 추가 편집이 필요한 경우 확인 또는 적용을 클릭합니다.

    • 대체 단순화 명령을 사용하여 내보낸 BIM 모형에 표시할 컨텐츠만 포함하는 대체 모형을 작성합니다.

      다음 구성요소는 제외해야 합니다.

      • Revit 사용자, 건축가 등의 구성요소는 사용자에게 보이지 않습니다.
      • 지적 재산권 나타내기
      • 조임쇠 및 크기/기능 등을 표시할 필요가 없는 작은 부품들의 시각적 프리젠테이션에는 크게 영향을 미치지 않습니다.
      • 필요에 따라 피쳐 및 내부 보이드를 제거하여 나머지 구성요소를 단순화할 수 있습니다.

    • 빌딩 구성요소 내보내기를 사용하여 RFA 파일을 작성합니다. 구성요소에 대해 .IFC 및 .ADSK 파일을 작성할 수도 있습니다.
