빌딩 구성요소를 내보내려면
모형, 커넥터 데이터 및 AutoCAD MEP/Revit MEP와 통신하는 데 필요한 기타 정보를 포함하는 RFA, IFC 또는 ADSK 파일을 내보냅니다.
리본에서 환경 탭
시작 패널 BIM 컨텐츠를 클릭합니다.리본의 RFA 패널에서 특성 제작을 클릭하고 내보낸 파일에 사용할 Inventor 특성을 포함합니다.
리본의 RFA 패널에서 빌딩 구성요소 내보내기
를 클릭합니다.참고: 모형이 복잡하거나 구성요소가 많은 경우 단순화된 버전을 작성하라는 메시지가 표시됩니다. 이 방법은 Revit 패밀리(RFA) 모형을 내보내려는 경우에 권장됩니다. 예를 클릭하면 빌딩 구성요소 내보내기 명령이 종료되고 대체 단순화 명령이 활성화됩니다. 조립품에서 단순화된 부품을 작성하는 방법에 대한 자세한 내용은 조립품에서 단순화된 부품 작성을 참고하십시오.다음 중에서 저장 형식 값을 지정합니다.
Revit 패밀리 파일(*.rfa) - 기본값
IFC(*.ifc)

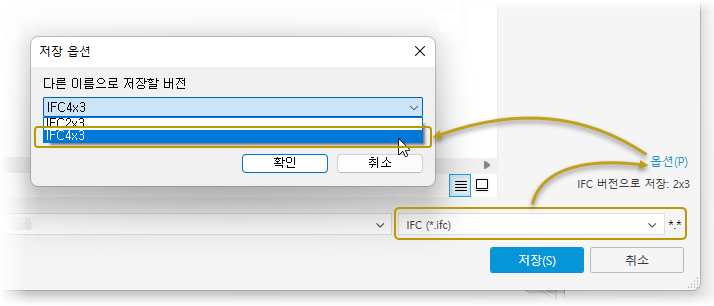

옵션을 클릭하여 IFC 2x3 또는 IFC 4x3 중에서 선택
Autodesk Exchange 파일(*.adsk)

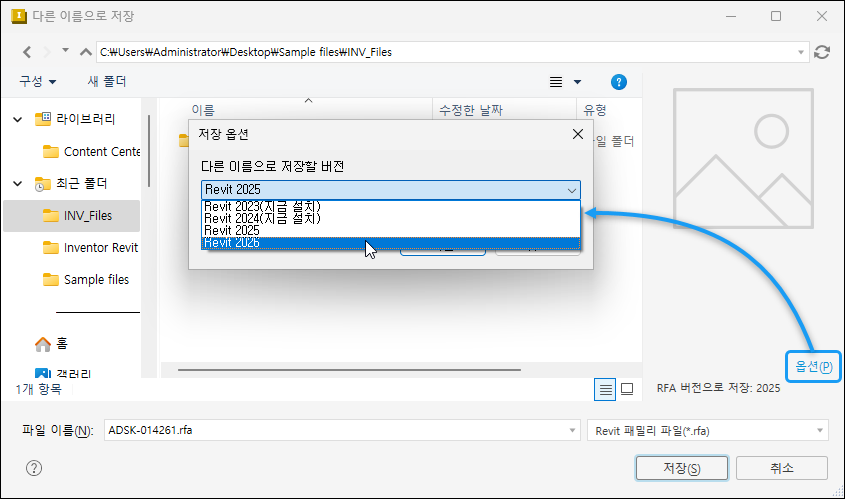

(선택 사항) RFA 파일의 경우 출력할 Revit 버전(2023 이상)을 지정할 수 있습니다. 다른 이름으로 저장 대화상자에서 옵션을 클릭하고 저장 옵션에서 RFA 파일에 대한 Revit 버전을 선택합니다.
참고: 일치하는 버전의 RCE(Revit Core Engine)가 설치되어 있지 않으면 이를 설치하라는 메시지가 표시됩니다. 일치하는 RCE를 설치하는 데 동의하는 경우 건물 구성요소 내보내기 명령이 종료되고 설치가 시작됩니다. 설치 중에 다른 {inventor} 작업을 계속할 수 있습니다. 설치가 완료되면 건물 구성요소 내보내기 명령(위의 2단계)을 활성화할 수 있습니다. 이 기능은 {inventor} 2023에서 추가되었습니다.완료되면 저장을 클릭합니다.
