패밀리 금형 설계에서 소성 부분 배치

위치 조정 피쳐를 사용하면 패밀리 금형 설계에서 각 소성부의 위치를 지정할 수 있습니다.

위치를 조정하는 데 사용할 수 있는 방법은 다음과 같습니다.

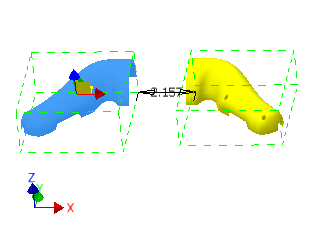

• 참조에 XY 평면 정렬을 사용하여 X 및 Y 간격띄우기 거리를 설정합니다.
• X/Y 방향으로 중심 정렬을 사용하여 X 및 Y 간격띄우기 거리를 설정합니다.

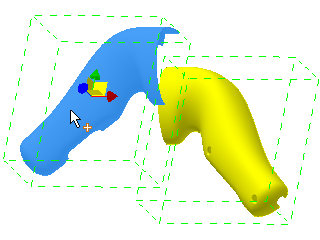

• 자유 변환을 사용하여 소성부를 X, Y 및 Z 방향으로 이동합니다.
