iMate 작성 참조
새로운 기능: 2023
조립품에 삽입될 때의 부품 연결 방법을 지정하는 iMate라는 구속조건 쌍을 정의합니다.
기호를 통해 iMate를 식별할 수 있습니다. 기호는 iMate의 유형과 상태를 표시합니다. 다른 부품에 있는 일치하는 구속조건과 일치하도록 기호 이름을 바꿀 수 있습니다.
단일 부품에서 여러 개의 iMate를 정의할 수 있습니다.
액세스
리본: 관리 탭
제작 패널 iMate
조립품 탭
하나 이상의 형태, 형상 및 구속조건 이름을 지정하여 iMate를 정의합니다. 첫 번째로 지정한 구속조건이 주 iMate입니다.
형태
부품을 삽입하고 조립품에 구속시킬 때 일치시킬 구속조건 형태를 지정합니다.
메이트 구속조건
선택한 면을 서로 마주보도록 배치할 것인지 아니면 일치하는 iMate를 가지는 구성요소의 다른 면에 인접하여 플러쉬되도록 할 것인지를 지정합니다.
각도 구속조건
일치하는 iMate를 가지는 다른 구성요소에 상대적으로 배치될 때 선택한 모서리 또는 평면형 면에 허용되는 각도를 지정합니다.
접선 구속조건
일치하는 iMate를 가지는 구성요소의 접점에서 선택한 면, 평면, 원통, 구 또는 원추의 접촉을 필요로 합니다.
삽입 구속조건
평면형 면 사이의 직접적인 메이트 구속조건 및 일치하는 iMate를 가지는 구성요소 축 사이의 메이트 구속조건을 필요로 합니다.
선택
부품에서 형상을 선택하여 다른 부품의 iMate에 구속합니다.
간격띄우기 또는 각도
iMate의 절반이 서로 간격띄우기될 거리 또는 각도를 지정합니다.
솔루션
부품이 조립품에서 일치하는 iMate에 구속되어 있을 때 정의되는 관계를 표시합니다.
동작 탭
형태
회전 동작 구속조건
한 구성요소가 지정한 비율을 사용하여 다른 구성요소에 상대적으로 회전하도록 지정합니다. 원통형 면은 선택한 원통 사이의 형상 비율을 기본으로 합니다.
회전-변환 동작 구속조건
두 구성요소가 정의된 비율을 사용하여 서로 상대적으로 변환되는 방법을 지정합니다.
선택
두 구성요소에서 함께 구속할 형상을 선택합니다. 하나 이상의 곡선, 평면 또는 점을 지정하여 조각들을 맞추는 방법을 정의할 수 있습니다.
비율 또는 거리
비율
회전 구속조건의 경우, 비율은 첫 번째 선택요소가 회전할 때 두 번째 선택요소가 얼마나 회전하는지를 지정합니다. 예를 들어, 값을 4.0(4:1)으로 지정하면 첫 번째 선택요소가 1단위 회전할 때마다 두 번째 선택요소는 4단위 회전합니다. 예를 들어, 값을 0.25(1:4)으로 지정하면 첫 번째 선택요소가 1단위 회전할 때마다 두 번째 선택요소는 4단위 회전합니다. 기본값은 1.0(1:1)입니다. 원통형 곡면 두 개를 선택하면 두 선택요소의 반지름에 상대적인 기본 비율이 계산되어 표시됩니다.
거리
회전-변환 구속조건의 경우, 거리는 첫 번째 선택요소가 1회전할 때 두 번째 선택요소가 얼마나 이동하는지를 지정합니다. 예를 들어, 값을 4.0mm로 지정하면 첫 번째 선택요소가 완전히 1회전할 때마다 두 번째 선택요소는 4.0mm 이동합니다. 첫 번째 선택요소가 원통형 곡면인 경우 첫 번째 선택요소의 원주인 기본 거리가 계산되어 표시됩니다.
솔루션
동작이 앞으로인지 반전인지 지정합니다. 적절한 버튼을 클릭합니다.
이름 및 일치 리스트
구성요소 배치 대화상자를 사용하여 구성요소를 선택하고 대화식으로 iMate 배치 또는 *배치 위치에 자동으로 iMate 생성 *을 선택할 수 있습니다.조립품에 구성요소가 하나 이상 이미 배치되어 있을 경우 iMate가 일치됩니다. 일치 리스트를 작성하여 결과의 정확도를 높일 수 있습니다.
이름
iMate 이름을 작성합니다. 이름을 입력하거나 비워 둡니다. 비워 둘 경우 기본 이름이 자동으로 작성됩니다.
일치 리스트
iMate 이름 리스트를 작성합니다. 구성요소가 배치된 경우 먼저 리스트에 있는 이름을 찾은 다음 iMate 특성을 일치시킵니다.
리스트에 이름 추가
이름을 추가합니다. 선택을 클릭한 다음 이름을 입력합니다.
이 예제에서 한 구성요소의 여러 복제가 래더 형식으로 조립됩니다. 이를 위해 기둥 1이 항상 구멍 2에 배치되도록 iMate 일치 리스트가 작성됩니다.

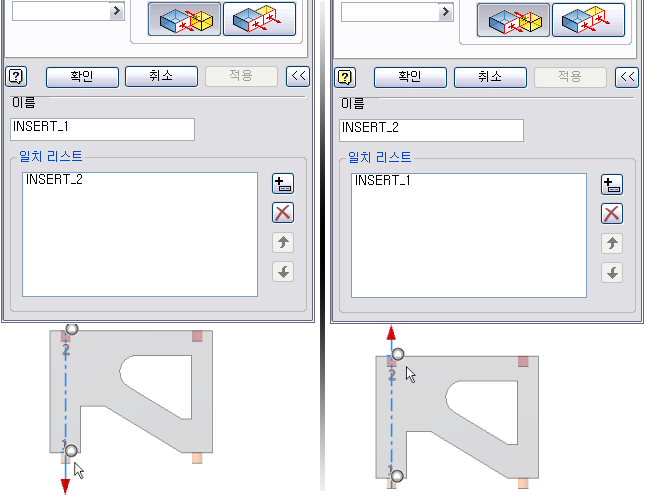

- 기둥 1에 이름이 Insert_1인 iMate 삽입 구속조건을 작성합니다. 대화상자를 확장하고 기본 일치(Insert_2)를 일치 리스트의 첫 번째 항목으로 작성합니다.
- 구멍 2에 이름이 Insert_2인 iMate 삽입 구속조건을 작성합니다. 대화상자를 확장하고 기본 일치(Insert_1)를 일치 리스트의 첫 번째 항목으로 작성합니다.

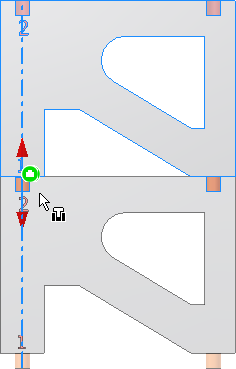

- 구성요소의 첫 번째 복제를 조립품에 배치합니다.
- 구성요소 배치 대화상자를 사용하여 구성요소의 두 번째 복제를 배치합니다. iMate 옵션(대화식으로 iMate 배치 또는 배치 위치에 자동으로 iMate 생성)을 활성화합니다.
