끝막음을 사용하려면

1. Inventor 사용자 라이브러리를 설치합니다.

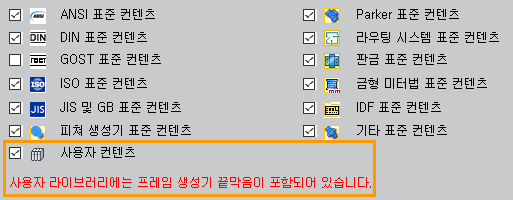

2. 설치 후에 라이브러리 구성: *프로젝트 이름 *대화상자에서 활성 프로젝트에 사용하도록 선택합니다.



Inventor 사용자 라이브러리를 설치하고 활성 프로젝트에 추가하려면

자세한 내용은 지원 문서를 참조하십시오.

1. 마지막으로, 끝막음에 대한 파일 명명 기본값을 설정한 후 프레임 멤버를 포함하는 조립품 파일을 엽니다.

끝막음 작성 및 배치

1. 리본에서 설계 탭 프레임 패널 끝막음 삽입을 클릭합니다.

2. 선택적으로 다음을 수행합니다.

   • 패널의 오른쪽 상단 구석에 있는 고급 설정 메뉴를 확장합니다. 선택된 기본값을 확인하고 필요에 따라 설정을 변경합니다.
   • 저장된 사전 설정을 선택하여 끝막음을 구성합니다.

3. 끝막음을 수신할 멤버의 면을 선택합니다.

4. 멤버 면을 선택한 후 화면표시 컨트롤을 사용하여 줌 및 뷰 방향을 설정합니다.

   • 뷰를 프레임 조작기에 직각으로 줌하고 설정합니다.
   • 프레임 조작기를 줌합니다.
   • 화면표시를 초기 뷰로 되돌립니다.

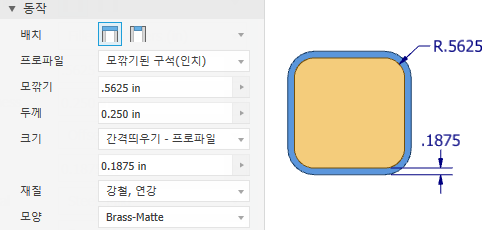

5. 동작 옵션 설정:



   • 배치 위치를 지정합니다.



   • 프로파일 지정:

     • 모깎기된 구석
     • 모따기된 구석
     • 뾰족한 구석

   • 플레이트 두께를 설정합니다.

   • 간격띄우기 유형과 거리 또는 비율을 설정합니다.

   • 선택적으로, 다음 부품 특성을 설정합니다.

     • 재질
     • 모양

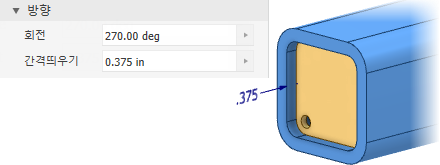

6. 방향을 지정합니다.

   • 회전 값을 설정합니다. 예를 들어, 올바른 위치에 배수 구멍과 같은 끝막음 피쳐를 배치할 수 있습니다.
   • 간격띄우기 값을 설정합니다. 이렇게 하면 선택한 면과 끝막음 사이의 거리가 지정됩니다.



7. 적용을 클릭하여 현재 설정으로 끝막음을 삽입하거나 확인을 클릭하여 삽입한 후 작업을 마칩니다.

8. 프레임 멤버 명명 대화상자에서 파일 화면표시 이름, 파일 이름 및 위치를 설정한 다음, 확인을 클릭합니다.

끝막음 편집 또는 재사용

끝막음을 편집하려면 다음을 수행합니다.

1. 검색기에서 피쳐를 찾고 확장하여 인스턴스를 표시합니다.
2. 멤버를 마우스 오른쪽 버튼으로 클릭하고 프레임 생성기로 편집을 선택합니다.
3. 특성 패널의 선택 옵션을 사용하여 원하는 대로 수정합니다.
4. 확인을 클릭하여 변경 사항을 받아 들입니다.

끝막음을 재사용하려면 다음을 수행합니다.

1. 검색기에서 피쳐를 찾고 확장하여 인스턴스를 표시합니다.
2. 멤버를 마우스 오른쪽 버튼으로 클릭하고 프레임 생성기로 편집을 선택합니다.
3. 화면표시에서 새 끝막음 인스턴스를 수신할 프레임 멤버 면을 선택합니다.
4. 확인을 클릭하여 새 인스턴스를 작성합니다.
