사용자 좌표계(UCS)를 작성하려면

Autodesk Inventor에서는 여러 UCS(사용자 좌표계)를 정의할 수 있습니다.

배치 또는 제작 특성을 사용하여 내보낼 데이터를 준비할 때 UCS를 선택할 수 있습니다. 그러면 데이터를 받는 응용프로그램에서 모형을 적절한 방향으로 가져올 수 있습니다.

UCS 배치

개방형 모형의 BIM 컨텐츠 환경에서 다음을 수행합니다.

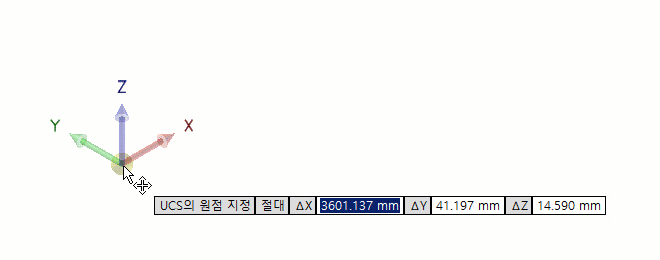

1. 리본의 좌표계 패널에서 UCS 을 클릭합니다.
2. 축을 클릭하고 끌어 축을 중심으로 UCS를 회전합니다.
3. 화살촉을 클릭하고 끌어 UCS를 선형 방향으로 이동합니다.
4. 축 교차점에서 구를 클릭하고 끌어 3D 공간에서 UCS의 위치를 조정합니다.
5. 선택적으로 프로세스 중 언제든지 절대 X, Y 및 Z 좌표를 입력할 수 있습니다.
6. 준비가 되면 마우스 오른쪽 버튼을 클릭하고 마침을 선택합니다. UCS는 해당 위치 및 회전 배치 값에 대한 6개의 매개변수를 정의합니다.

주: 마우스 오른쪽 버튼을 클릭하고 종료 또는 Esc 키를 클릭하여 UCS를 배치하지 않고 명령을 종료합니다.
