쉘 작성
새로운 기능: 2026
균일하거나 고유한 두께를 가진 쉘을 작성할 수 있습니다.
기울기 피쳐는 부품 면에 테이퍼를 적용하여 곡면을 경사지게 하거나 부품을 금형에서 추출할 수 있게 합니다. 기울기는 지정된 면, 인장 방향, 각도, 고정 모서리나 접하는 곡면 등에 의해 정의됩니다. Inventor에서는 고정된 모서리, 고정된 평면 또는 분할선, 이렇게 세 가지 유형의 기울기를 작성할 수 있습니다.
먼저, 기울일 면 또는 모서리가 있는 3D 부품을 작성합니다.
주요 개념
- 특성 패널 워크플로우는 패널 위에서 아래로 점진적으로 진행됩니다. 섹션의 매개변수는 피쳐에 영향을 주며 패널의 다음 섹션에 대한 상황을 설정합니다.
- 경로 텍스트를 클릭하여 선택한 다음 다시 클릭하여 텍스트를 편집해 특성 패널에서 활성 셸의 이름을 바꿉니다.
- 매개변수 값은 특성 패널이나 캔버스 내에서 편집하거나 피쳐 매개변수 조작기를 클릭한 후 끌어서 편집할 수 있습니다. 캔버스에서는 활성 조작기가 강조 표시되고 특성 패널에서는 관련 필드에 중점을 둡니다.
- 특성 패널의 편집된 값은 Enter 키 또는 Tab 키를 누르고 다음 필드로 이동시켜 적용할 수 있습니다. Ctrl+Enter 키를 눌러 셸을 작성하고 특성 패널을 닫습니다.
- 편집할 수 없는 참조 치수는 괄호 안에 표시됩니다.
- 미리보기 컨트롤
은 피쳐 및 스케치 편집 중에 제공됩니다. - 부품에서 작업하든 조립품 모형에서 작업하든 관계없이 특성 패널 경험은 동일합니다.
- 원하는 경우 미리 정의된 셸 사전 설정을 사용합니다.
쉘 작성
쉘 피쳐는 부품 내부에서 재질을 제거하여 지정된 두께의 벽으로 된 속 빈 중공을 작성합니다. 선택된 면을 제거하여 쉘 개구부를 구성할 수 있습니다.
3D 모형 탭
수정 패널 셸
을 클릭합니다.셸 유형을 지정합니다.

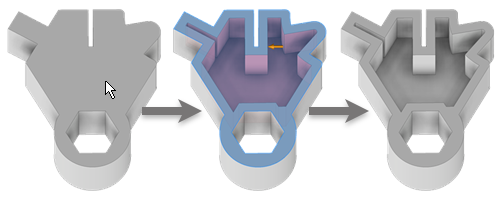

뾰족한 구석. 뾰족한 간격띄우기 구석을 작성합니다.

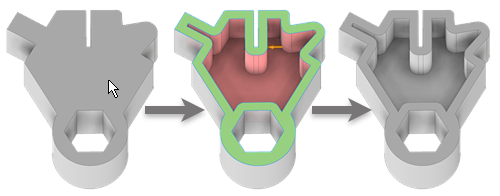

둥근 구석. 피쳐에서 생성된 구석에 라운드를 추가합니다. 이 유형을 사용하여 곡면 도구로 수정할 수 있는 전체 또는 부분 결과를 작성합니다.
부품 면을 기준으로 쉘 경계의 방향을 지정합니다.
내부. 부품 내부에 쉘 벽 간격띄우기를 합니다. 원래 부품의 외부 벽은 쉘의 외부 벽이 됩니다.
외부. 부품 외부에 쉘 벽 간격띄우기를 합니다. 원래 부품의 외부 벽은 쉘의 내부 벽입니다.
중심. 부품의 내부와 외부에 동일한 거리의 쉘 벽 간격띄우기를 합니다. 쉘 두께의 반을 부품의 두께에 추가합니다.
쉘의 두께를 지정합니다.
두께는 쉘 벽에 균일하게 적용됩니다. 매개변수 테이블의 두께 값을 사용하려면 상자에서 값을 강조 표시한 다음 마우스 오른쪽 버튼을 클릭하여 해당 값을 절단, 복사, 붙여넣기 또는 삭제합니다.
(선택 사항)
셸이 작성되지 않는 면을 제거합니다.고급 특성 섹션에서 근사치의 계산 여부 및 방법을 지정합니다.
- 근사치 허용. 정확한 솔루션이 없는 경우 간격띄우기 피쳐를 계산할 때 지정된 두께로부터 편차를 허용합니다. 정확한 솔루션은 원래 곡면의 각 점에 해당하는 점이 간격띄우기 곡면에 있는 간격띄우기 곡면을 작성합니다. 두 점의 거리는 지정된 거리와 일치합니다.
- 평균. 근사치가 허용되는 경우 편차는 지정된 거리보다 먼 경우와 가까운 경우 두 가지 모두를 포함하도록 구분됩니다.
- 너무 얇지 않음. 근사치가 허용되는 경우 최소 거리를 유지합니다. 편차는 지정된 거리보다 멀어야 합니다.
- 너무 두껍지 않음. 근사치가 허용되는 경우 최대 거리를 유지합니다. 편차는 지정된 거리보다 가까워야 합니다.
- 최적화된 공차. 적절한 공차 및 최소 계산 시간을 사용하여 근사치를 계산합니다.
- 지정된 공차. 지정한 공차를 사용하여 근사치를 계산합니다. 유효한 공차 범위는 0에서 100 사이입니다. 계산 시간이 오래 걸릴 수 있습니다.
확인을 클릭합니다.
근사치를 사용하는 경우 메시지 상자에서 확인을 클릭하여 결과를 승인하거나 편집을 클릭하여 셸 특성 패널로 복귀합니다.
