판금에서 절곡부 피쳐를 사용하려면

절곡부를 추가, 편집 및 삭제할 수 있습니다.

절곡부 피쳐는 서로 닿지 않는 판금 면을 접합할 수 있습니다. 판금 피쳐에서 모서리를 선택할 때 판금 스타일에 정의된 절곡부 반지름 및 재질 두께를 사용하는 모형에 재질을 추가하게 됩니다.

기본 또는 선택된 절곡부 반지름에 따라 면이 연장됩니다. 면이 평행하지만 동일 평면상에 없는 경우 이중 절곡부를 추가할 수 있습니다. 면 사이의 거리에 따라 절곡부는 접하도록 잘리거나 두 절곡부 사이에 면이 작성됩니다.

판금 부품의 단일 플랜지 또는 컨투어 플랜지 피쳐는 제한 없는 수의 절곡부를 포함할 수 있습니다.

또한 판금 절곡부를 작성하면서 절곡부 대화상자에서 기본 판금 스타일을 재지정할 수도 있습니다. 이 설정에는 플랫 패턴 전개 방법 및 면 사이의 절곡부 릴리프 설정이 포함되어 있습니다.

참고: 절곡부를 구석 이음매로 변환하려면 검색기에서 절곡부 피쳐를 마우스 오른쪽 버튼으로 클릭하고 구석으로 변경을 클릭합니다.

판금 면에 절곡부 추가

리본에서 판금 탭 작성 패널 절곡부 를 클릭합니다.
각 판금 면에서 모형 모서리를 선택합니다.
필요에 따라 쉐이프 탭에서 다음 중 하나를 지정하여 절곡부를 연장합니다.

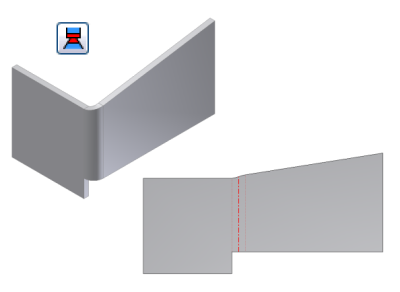

- 절곡부를 측면에 정렬되게 연장. 절곡부 축으로부터 수직이 아닌 절곡부로 연결된 모서리 측면을 따라 재질을 연장합니다. 면의 측면 모서리가 직각이 아닌 경우 유용합니다. 다음 이미지에서는 각 옵션을 사용하여 동일한 절곡부를 작성합니다. 첫 번째 이미지에서는 측면에 정렬된 절곡부 연장을 보여줍니다. 절곡부 영역의 각 측면에서 플랫 패턴의 영역을 비교합니다.
- 절곡부를 측면에 직각으로 연장. 다음 그림과 같이 재질을 측면에 직각으로 연장합니다(기본값). 절곡부 영역의 각 측면에서 플랫 패턴의 영역을 주의하고 이전에 표시된 플랫 패턴의 동일한 영역과 비교하십시오.
활성 판금 스타일에 지정된 기본 절곡부 반지름을 그대로 사용하거나 값을 입력하거나 드롭다운 리스트에서 측정, 치수 표시 또는 매개변수 리스트를 클릭하여 다른 값을 입력합니다.

리본에서 판금 탭 작성 패널 절곡부 를 클릭합니다.
각 판금 면에서 모형 모서리를 선택합니다.
절곡부 반지름이 부품의 기본 반지름과 다르면 절곡부 반지름을 입력합니다.

아래쪽 화살표를 클릭하여 측정, 치수 표시 또는 매개변수 리스트를 선택하여 다른 값을 입력합니다.
면이 평행하지만 같은 평면에 있지 않으면 자세히 버튼을 클릭하여 이중 절곡부 옵션 중 하나를 선택합니다.
- 모서리 수정
- 45도
- 전체 반지름
- 90도
- 고정된 모서리 반전
절곡부를 계속 추가하려면 적용을 클릭하고 대화상자를 닫으려면 확인을 클릭합니다.

선택한 절곡부에 대한 절곡부 편집 그림문자를 클릭합니다.
절곡부 편집 대화상자의 유형 드롭다운 리스트에서 폭 범위를 클릭하고 선택한 폭 유형에 필요한 대로 폭 범위 매개변수를 수정합니다.
- 모서리. 폭, 간격띄우기 또는 시작/끝을 사용하여 이전에 정의한 전체 모서리를 재설정합니다.
- 폭. 가운데 맞춤 또는 간격띄우기를 클릭하고 값을 입력합니다. 기본값인 가운데 맞춤은 선택한 모서리의 폭을 입력합니다. 간격띄우기는 선택한 면(꼭지점, 작업 평면 또는 작업점)으로부터 지정된 폭을 띄워 간격띄우기 1 및 간격띄우기 2를 정의합니다. 값을 입력하거나 간격띄우기를 선택항목의 반대쪽으로 반전할 수 있습니다.
- 시작/끝. 시작면(꼭지점, 작업 평면 또는 작업점) 또는 끝면을 선택합니다.
