면을 삭제 또는 대체하려면

새로운 기능: 2024.1

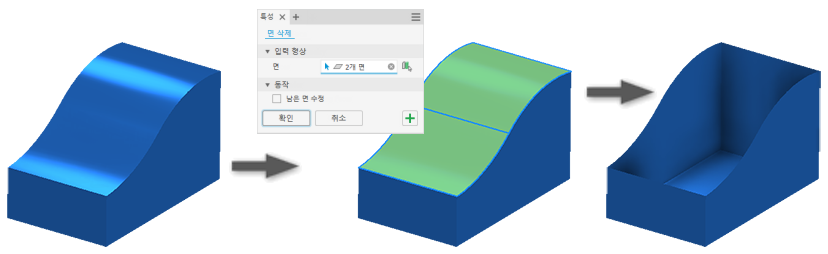

부품 면 삭제

1. 3D 모형 탭 수정 패널 면 삭제 를 클릭합니다.

2. 명령을 시작하면 면 선택자가 활성화됩니다.

   • 삭제할 하나 이상의 면을 선택합니다. 면을 미리 선택하고 명령을 활성화할 수 있습니다.

   • 을 클릭하고 그래픽 창에서 삭제할 개별 면, 조각 또는 보이드를 선택합니다.

     팁: 걸침 창을 클릭한 채 끌어 다중 선택 작업을 수행합니다.



3. (선택 사항) 개별 면을 삭제하는 경우 남은 면 수정을 선택하여 인접 면이 교차할 때까지 연장하여 틈새를 수정합니다.

   참고: 다음에 면 삭제를 사용할 때는 남은 면 수정 설정이 기억됩니다.

4. 작업을 완료하려면 확인을 클릭하고 명령을 계속 사용하려면 적용을 클릭합니다.

특성 패널 사용에 대한 자세한 내용은 특성 패널 정보를 참고하십시오.

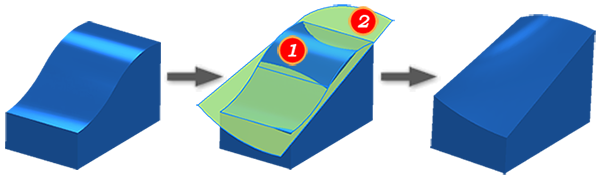

부품 면 대체

하나 이상의 부품 면을 솔리드 본체 면, 곡면, 퀼트 또는 단일/다중 작업 평면으로 대체합니다.

부품이 확장되거나 잘려 새 면과 교차합니다. 새 면은 부품 면에 일치하도록 잘립니다.

1. 3D 모형 탭 표면 패널 면 대체 를 클릭합니다.

2. 면 대체 대화상자에서 기존 면을 클릭한 다음 그래픽 창에서 대체할 부품 면을 하나 이상 선택합니다.

   팁: 접해있는 모든 연속된 면을 자동으로 선택하려면 자동 면 체인을 선택합니다.

3. 새 면을 클릭한 다음 솔리드 면, 곡면, 퀼트 또는 하나 이상의 작업 평면을 선택합니다.

4. 확인을 클릭합니다.
