면 삭제 및 대체 정보
면 삭제 정보
부품을 곡면으로 변환하고 수정할 수 있는 면 삭제 피쳐를 작성합니다.
면 삭제 명령은 삭제 명령(Delete 키 누름)과 다릅니다.
- 삭제 Delete 키를 누르면 선택한 형상이 부품에서 제거됩니다. 이러한 형상은 즉시 명령취소를 사용하는 경우에만 검색할 수 있습니다. 또한 Delete 키를 사용하여 개별 면을 제거할 수 없습니다.
- 면 삭제 명령은 면 삭제 피쳐를 작성하고 검색기 계층구조에 아이콘을 배치합니다. 이 작업은 부품을 표면으로 자동 변환하고 검색기 상단의 부품 아이콘을 표면 아이콘으로 교체합니다. 다른 피쳐와 마찬가지로 피쳐 편집을 사용하여 피쳐를 수정한 다음 업데이트를 클릭하여 변경 사항을 통합할 수 있습니다.
면 삭제 명령에서 창 선택에는 본체 선택 세트를 하나만 포함합니다. 곡면 본체 및 솔리드 본체가 정의되어 있는 경우 두 본체에서 동시에 면을 선택할 수 없습니다. 본체에서 처음 선택 후 같은 본체의 곡면만 선택할 수 있습니다.
하나 이상의 면을 삭제하여 부품을 곡면으로 변환합니다. 결과로 나온 표면에 전사를 적용하고 부품을 저장합니다. 그런 다음 부품을 조립품에 배치합니다. 이 경우 전사는 조립품 구속조건을 사용하여 두 부품에 걸치도록 배치해야 합니다.

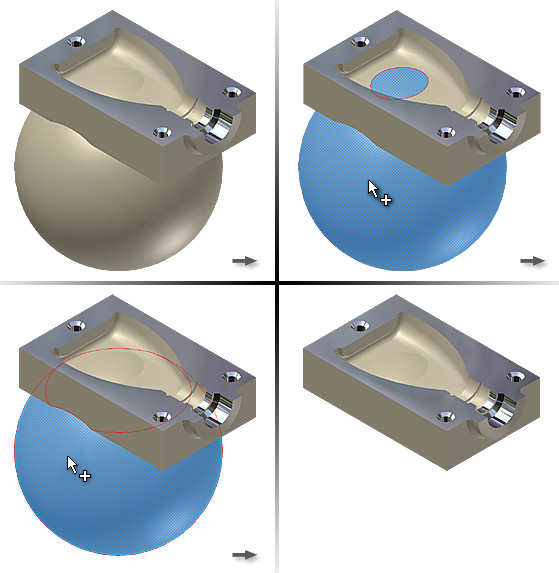

다음 이미지는 수정 옵션이 선택되어 있지 않은 경우 면 삭제 결과를 보여 줍니다.

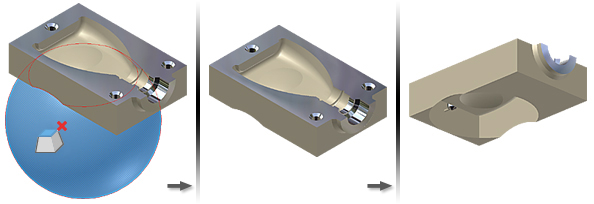

인접 면을 연장하려면 수정 옵션을 사용하여 하나 이상의 면을 삭제합니다. 모깎기를 삭제한 경우와 같이 면 사이에 간격이 있으면 인접 면이 교차하도록 연장하여 간격을 복구합니다.

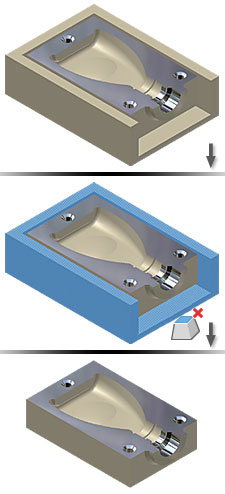

금형 기준 정의 결과와 같은 조각을 삭제합니다. 조각은 보이드를 일부 포함하거나 포함하지 않은 면 그룹입니다. 부품 또는 표면 본체에는 최소한 하나의 덩어리가 있습니다. 몰드 쉐이프를 모형화하고 기준에서 부품을 잘라낸 경우 덩어리가 남습니다. 면 삭제를 사용하여 구멍에서 덩어리를 삭제합니다.

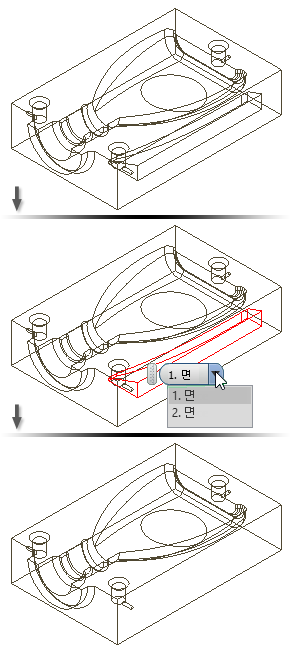

보이드를 삭제하여 모형에 질량을 복원합니다. 보이드는 속이 빈 공간을 정의하는 면 그룹입니다. 면을 제거하지 않은 쉘 등의 일부 모델링 작업은 모형 내에 빈 공간을 만듭니다. 보이드는 모형 내에 숨겨져 있으므로 기타 선택 방법을 사용하여 삭제할 보이드를 강조 표시한 다음 선택 요소를 차례로 살펴봅니다.
면 대체 정보
특정 워크플로우를 사용하려면 면을 본체 면, 조각된 곡면 또는 작업 평면과 일치시켜야 합니다.

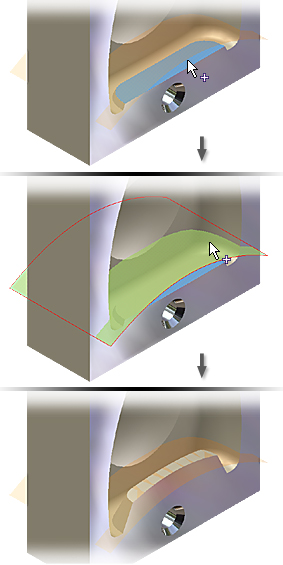

면 교체를 사용하여 교체할 면과 새 면을 선택합니다. 면 교체 피쳐가 작성됩니다. 스케치 및 피쳐 명령을 사용하여 편집할 수 있습니다.
부품 면을 대체하는 경우 다음과 같아야 합니다.
- 솔리드 면, 곡면 또는 작업 평면은 대체 면으로 선택할 수 있습니다.
- 부품 본체는 새 면과 완전히 교차해야 합니다. 최상의 결과를 얻으려면 새 면이 대체 중인 면보다 커 본체의 크기 및 쉐이프에 맞춰 잘려야 합니다. 원래 부품 면은 새 면 치수에 일치하도록 확장되거나 축소되지는 않습니다.
- 곡면을 가져오거나 결합할 때 스티치 명령을 사용하여 곡면을 퀼트로 스티치합니다.
- 새 면과 교차하지 않으므로 새 면에 직각인 면은 대체할 수 없습니다.
- 대체된 면을 복사 또는 붙여넣거나 대체된 면을 패턴 또는 iFeature에 단독으로 사용할 수 없습니다. 상위 피쳐도 선택될 때 이러한 작업에 포함할 수 있습니다.
- 하나 이상의 작업 평면을 작성하고 선택하여 평면형 교체 면을 생성할 수 있습니다. 작업 평면은 범위를 제외하고 선택된 곡면처럼 동작합니다. 작업 평면 범위는 그래픽 화면표시와 관계없이 무한합니다.
교체된 면 피쳐를 편집할 때 단일 작업 평면 선택을 대체 단일 작업 평면 선택으로 변경하면 종속 피쳐를 유지할 수 있습니다. 종속 피쳐는 단일 선택에서 다중 선택 또는 대체 다중 선택으로 변경할 경우에는 유지되지 않습니다.
