모형에 대한 프레젠테이션을 작성하려면

프리젠테이션 파일(IPN)을 작성하고 첫 번째 전개도에 모형을 삽입할 수 있습니다. 하나의 프레젠테이션 파일에서 여러 다양한 원본 모형 또는 다양한 표현 세트를 사용할 수 있도록 추가 전개도를 작성합니다.

새로운 기능: 2025

  1. 프레젠테이션 파일을 작성하려면:

    • 응용프로그램 메뉴: 파일 새로 만들기를 클릭합니다. 새 파일 작성에서 기본 IPN 템플릿을 선택하거나 다른 IPN 템플릿을 찾아 선택한 후 작성을 클릭합니다.
    • 조립품 파일: 검색기에서 조립품 이름을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 프레젠테이션 작성을 선택합니다. 뷰는 최신 활성 설계 뷰 표현을 기반으로 합니다.

  2. 삽입 대화상자에서 첫 번째 전개도에 삽입할 모형 파일을 찾아 선택합니다.

  3. 모형 표현을 지정하려면 조립품 선택 대화상자에서 옵션을 클릭합니다. 그런 다음 파일 열기 옵션 대화상자에서 다음을 수행합니다.

    • 모형 상태 표현을 선택합니다.

    • 설계 뷰 표현을 선택합니다.

    • 연관을 선택하면 모형 파일에서 설계 뷰 표현에 대한 링크가 유지됩니다. 모형에서 설계 뷰 표현을 편집하면 편집 내용에 따라 프레젠테이션 뷰가 업데이트됩니다.

      참고: 설계 뷰 표현에 연결된 IPN 전개도에서 모형 설정을 재지정할 수 있습니다. 그러면 재지정된 특성은 IPN에 유지되고 원본 모형의 업데이트를 무시합니다.

    • 선택한 설계 뷰 표현과 IPN 파일 간 연결을 끊으려면 연관을 선택취소합니다.

    • 위치 표현을 선택합니다.

    • 확인을 클릭하여 파일 열기 옵션 대화상자를 닫습니다.

  4. 열기를 클릭하여 프리젠테이션 파일에 모형을 삽입합니다.

프레젠테이션에 전개도를 추가하려면

모형 검색기에서 루트 노드를 마우스 오른쪽 버튼으로 클릭하고 전개도 작성을 클릭합니다. 그런 다음 원본 모형 파일 및 모형 표현을 선택하고 열기를 클릭합니다.

전개도를 복사한 후 프리젠테이션에 붙여 넣습니다. 원본 모형 및 원본 전개도의 모든 미세조정 및 작업이 함께 복사됩니다. 명명 규칙을 사용하여 전개도 이름을 바꿀 수 있습니다.

수동으로 전개도에 모형을 삽입하려면

프리젠테이션을 작성할 때, 모형을 즉시 선택할 필요는 없습니다. 빈 파일을 저장한 후 나중에 모형을 추가해도 됩니다.

  1. QAT에서 프레젠테이션을 클릭합니다.
  2. 열기 대화상자를 취소하고 원하는 이름으로 파일을 저장합니다.
  3. 나중에 돌아가서 해당 파일을 열고, 리본에서 프레젠테이션 모형 모형 삽입을 클릭합니다.
  4. 사용할 표현과 원하는 연관을 지정합니다.
  5. 확인을 클릭합니다.

전개도의 설계 뷰 표현을 사용하려면

전개도를 작성할 때 사용할 설계 뷰 표현을 선택하고 연관 옵션을 설정합니다.

기존 전개도의 설계 뷰 표현 또는 연관 설정을 변경하려면 검색기에서 해당 전개도를 마우스 오른쪽 버튼으로 클릭하고 표현을 클릭합니다. 그런 후 표현 대화상자에서 설정을 편집하고 확인을 클릭합니다.

설계 뷰 표현과 연관된 프리젠테이션 전개도에서 구성요소 가시성 또는 불투명도를 편집하려면 연관성을 끊거나 특성을 재지정합니다. 메시지 상자에서 다음을 선택합니다.

프레젠테이션에서 모형 참조 대체

현재 조립품 파일을 다른 조립품으로 대체합니다.

참고: 스냅샷은 연관성이 없으며 변경되지 않습니다.

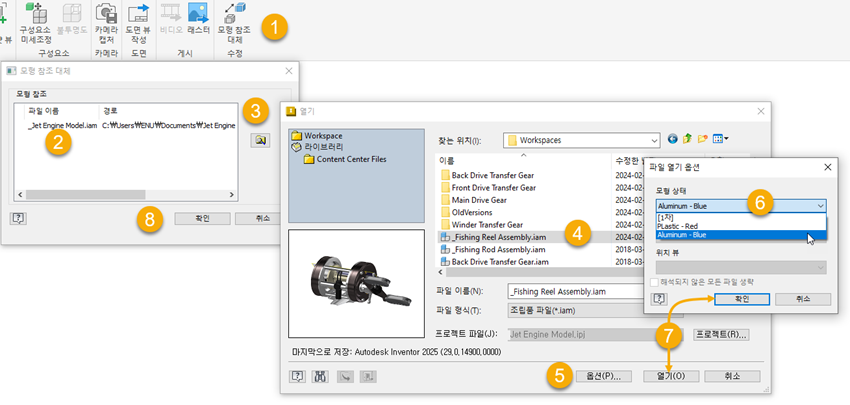

  1. 리본에서 프레젠테이션 탭 수정 패널 모형 참조 대체 를 클릭합니다.
  2. 모형 참조 대체 대화상자에서 대체할 모형을 선택합니다.
  3. 새 모형 선택 을 클릭하여 열기 대화상자에 액세스합니다.
  4. 대체 모형 파일을 찾아 선택합니다.
  5. (선택 사항) 대화상자 맨 아래에 있는 옵션 버튼을 클릭합니다.
  6. (선택 사항) 프레젠테이션에서 사용할 모형 상태를 선택합니다.
  7. 확인을 클릭하고 열기를 클릭한 후 예를 클릭합니다.
  8. 모형 참조 대체 대화상자에서 확인을 클릭합니다.
