고정 길이 파이프가 3D 모형에 설정되어 있는지 확인하려면

고정 길이 파이프와의 라우팅은 파이프 사양 및 접합 구성에서 설정해야 합니다.

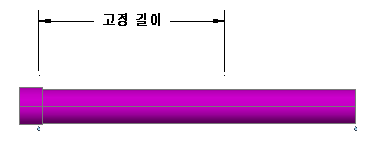

1. 고정 길이 특성의 길이를 초과하는 고정 길이 파이프의 길이를 라우팅합니다.

2. 파이프의 최대 길이에서 추가 세그먼트가 작성되지 않는 경우 다음을 수행하여 파이프 특성을 확인합니다.

   • 모형에서 파이프를 마우스 오른쪽 버튼을 클릭합니다.
   • 바로 가기 메뉴에서 특성을 클릭합니다.
   • 특성 팔레트의 부품 특성 그룹에 있는 부품 형상에서 고정 길이 사용을 클릭합니다.

     고정 길이 특성은 사양에서 설정되며, 특성 팔레트에서는 읽기 전용으로 제공됩니다.
   • 사용된 고정 길이가 잘못되었거나 고정 길이가 설정되어 있지 않은 경우에는 사양 편집기에서 이 값과 plantspecupdatecheck를 수정하여 모형 특성을 업데이트할 수 있습니다.
3. 파이프 세그먼트 길이(절단 길이)가 고정 길이 값을 초과하는 경우에는 다음을 수행하여 조인트 구성을 확인합니다.
   • 특성 팔레트에서 포트 특성 아래의 끝 유형(예: BELL, SPIG)을 적어 둡니다.

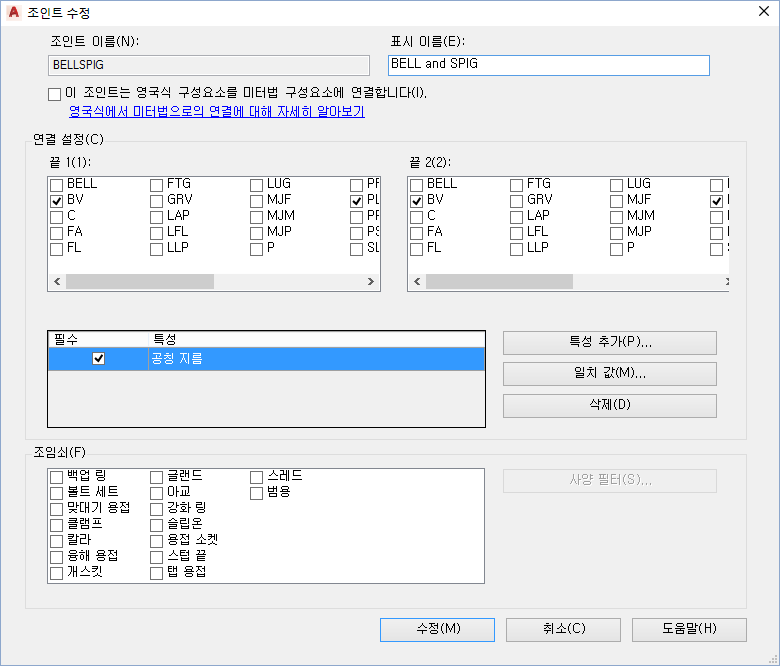

   • 프로젝트 설정에서 파이프 연결 설정을 클릭하여 조인트 설정 대화상자를 표시합니다.
   • 끝 유형을 연결할 조인트가 없는 경우 추가를 클릭하여 작성합니다.

     주: 새 끝 유형을 작성할 수 있습니다. 자세한 내용은 연결을 참조하십시오. 조임쇠가 지정된 경우 파이프 사양에 있어야 합니다.
   • 프로젝트 설정을 닫습니다.
4. 1단계를 반복하여 고정 길이 특성의 길이를 초과하는 고정 길이 파이프의 길이를 라우팅합니다.

   프로젝트가 고정 길이 파이프를 사용하도록 설정됩니다.
   주: 프로젝트 설정에서 조인트를 추가하거나 수정하면 프로젝트 DefaultConnectorsConfig.xml 파일이 수정됩니다. 일부 컨텐츠 팩에는 이 파일이 포함되어 있습니다. 그렇지 않으면 컨텐츠 팩의 설치 지침읽어보기)에서 조인트를 추가할 방법을 지정합니다.
