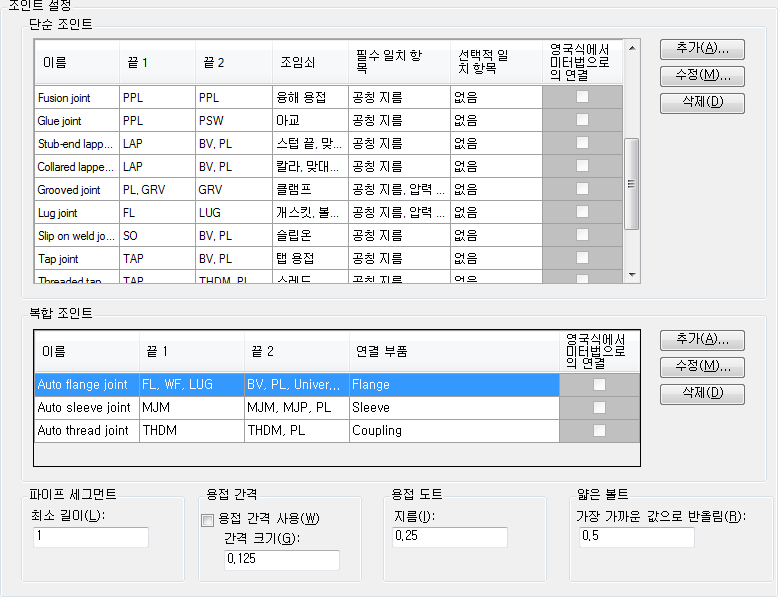

단순 및 복합 조인트 유형을 설정합니다. 또한 최소 파이프 세그먼트 길이, 커넥터 표시 설정 및 볼트 라운딩 비율을 설정합니다.
단순 조인트
- 영국식에서 미터법으로의 연결(읽기 전용)
-
단순 조인트에 대한 영국식에서 미터법으로의 연결 설정을 표시합니다.
- 추가
-
조인트 추가 대화상자를 표시합니다.
- 수정
-
조인트 수정 대화상자를 표시합니다.
- 삭제
-
단순 조인트를 제거합니다.
복합 조인트
- 추가
-
복합 조인트 설정 대화상자를 사용하여 조인트를 추가합니다.
- 수정
-
복합 조인트 설정 대화상자를 사용하여 조인트를 수정합니다.
- 삭제
-
복합 조인트를 제거합니다.
파이프 세그먼트
- 최소 길이
-
최소 파이프 세그먼트 길이를 설정합니다.
용접 간격
- 용접 간격 사용
-
선택한 경우 용접 간격이 새 파이프에 사용됩니다. 기존 파이프는 변경되지 않습니다.
- 간격 크기
-

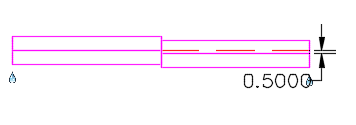

용접 조인트로 연결할 때 단축되는 파이프 거리를 설정합니다. 이 간격은 모형에 표시되며, 절단 길이 특성을 줄입니다.
용접 도트
- 지름
-
용접 도트 및 기타 커넥터 객체(예: 볼트 세트 또는 스레드 조인트 표식기)의 크기를 설정합니다. 모형에서 용접 조인트는 솔리드 원으로 표시되는 커넥터 객체입니다.
주:용접 도트 지름은 모든 커넥터 객체의 표시 크기를 설정합니다.
얇은 볼트
- 근사값으로 반올림
-
이 증분과 일치하도록 볼트 길이를 늘립니다(반올림). 얇은 조인트의 볼트 길이 계산에는 추가 얇은 구성요소 및 개스킷이 포함됩니다.
DefaultConnectorsConfig.xml
DefaultConnectorsConfig.xml에 저장된 일부 설정은 이 대화상자에 표시되지 않습니다. 파일을 편집하여 다음 옵션을 지정할 수 있습니다.
- SlopeTolerance
-
절단 없이 파이프 연결에서 허용되는 최대 각도입니다. 기본값은 3도입니다. 즉, 4도는 연결할 수 없습니다.
- OffsetTolerance
-
파이프 연결에 의해 최대 간격띄우기가 허용됩니다. 기본값은 0입니다. 즉, 연결이 정확해야 합니다(포트로 노드 스냅).
- 필터
- 단순 조인트에 대한 사양 조회 기준을 지정합니다. 복합 조인트에는 필터를 적용할 수 없습니다. 주: 조인트 수정 대화상자에서 MatchCondition을 설정할 수 있습니다.
