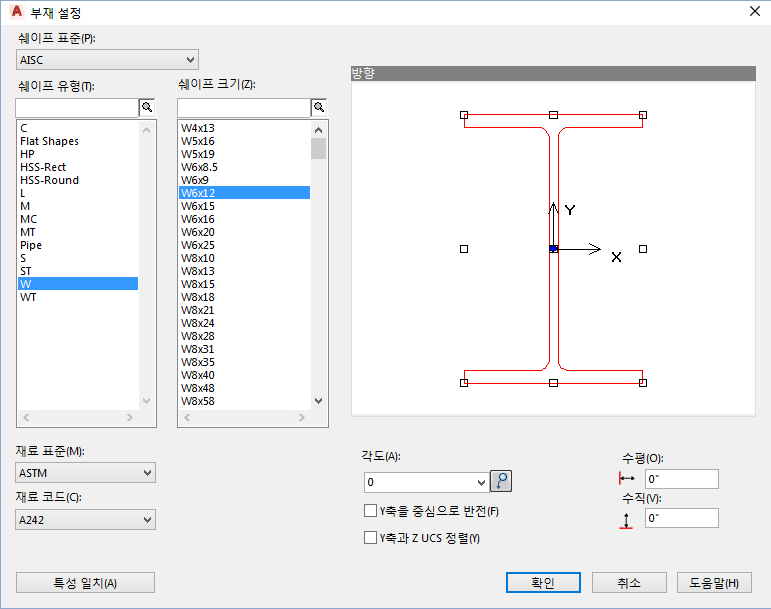

주요 구조 부재 작성하기 위한 기본 설정을 지정합니다.
- 쉐이프 표준
-
부재의 기본 표준을 설정합니다.
- 쉐이프 유형
-
쉐이프 유형을 설정합니다.
- 쉐이프 크기
-
쉐이프 크기를 설정합니다.
- 재료 표준
-
부재의 기본 재료 표준을 설정합니다.
- 재료 코드
-
부재의 기본 재료 코드를 설정합니다.
주: 표준 사이트를 사용하여 재료 코드 설명을 검색할 수 있습니다. 예를 들어, http://www.astm.org/Standard/index.shtml에서 검색 상자에 A558을 입력합니다. - 각도
-
각도 값을 설정합니다. 현재 값을 90도씩 늘리려면
아이콘을 클릭합니다. - Y축을 중심으로 반전
-
부재 방향을 반전합니다.
- Y축과 Z UCS 정렬
-
Y축과 Z UCS를 정렬하여 부재 방향을 설정합니다.
- 수평
-
원점의 수평 배치를 입력한 값으로 설정합니다.
- 수직
-
원점의 수직 배치를 입력한 값으로 설정합니다.
- 특성 일치
-
도면 영역에서 부재를 클릭하라는 프롬프트를 표시하고, 선택한 부재와 동일한 값으로 필드를 채웁니다.
- 방향
-
구조 객체에 적용된 선택한 옵션의 미리보기를 표시합니다.
