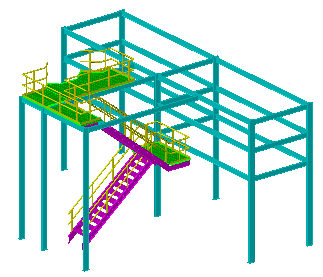

AutoCAD Plant 3D toolset 도면에서 구조 모형을 작성할 수 있습니다.
주요 구조 부재 작성

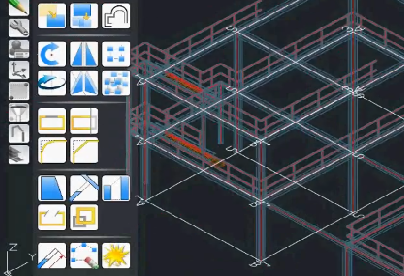

주요 구조 부재는 3D 구조 객체(예: 빔 또는 기둥)입니다.시작점 및 끝점을 지정하거나, 도면에서 선택한 선과 부재를 정렬하여 주요 구조 부재를 작성할 수 있습니다.
주요 구조 부재 편집
개별 주요 구조 부재를 편집하여 해당 설정을 변경할 수 있습니다.
주요 구조 부재를 편집할 때 부재 설정에서 지정한 동일한 설정을 변경할 수 있습니다. 모든 새 주요 구조 부재에 대한 설정을 변경하려면 부재 설정을 대신 사용합니다.
해당 특성을 현재 도면에 있는 다른 부재의 특성과 일치시켜 부재를 편집할 수도 있습니다.
주요 구조 부재 절단
다른 주요 구조 부재 경계를 기준으로 주요 구조 부재를 절단할 수 있습니다.
다음 두 가지 방법 중 하나로 주요 구조 부재를 절단할 수 있습니다.
- 다른 부재의 경계에서 부재 절단
- 서로의 경계에서 두 부재 절단
하나 이상의 부재를 절단한 후 절단된 부재와 부재 경계 사이의 간격을 지정할 수 있습니다.
주요 구조 부재의 모서리 절단
모서리 절단은 다른 부재의 모서리를 따라 여러 주요 구조 부재 자릅니다.
절단된 부재와 경계 사이의 간격 값을 지정할 수 있습니다. 모서리 절단 작업은 양쪽 끝에서 멤버를 자릅니다.
구조 객체를 Advance Steel XML(SMLX) 파일로 내보내기
도면에서 구조 객체를 선택하여 SMLX(Steel Detailing Neutral Format) 파일로 내보낼 수 있습니다.
이 형식으로 내보낼 수 있는 구조 객체는 다음과 같습니다.
- 주요 구조 부재
- 난간
- 래더
- 계단
- 플레이트
레일, 래더 및 계단을 SMLX로 내보낼 때는 개별 부재로 분해됩니다. 래더 케이지는 내보내기에 포함되지 않습니다.
Advance Steel에서 도면 상세를 작성한 후 Advance Steel Object Enabler를 통해 3D 모형의 객체를 Advance Steel 모형에 대한 외부 참조(XREF)로 대치할 수 있습니다.
Advance Steel을 사용하여 SDNF 2.0, 3.0 및 이후 파일을 작성할 수 있습니다.
