장비 쉐이프 정보

사용자 장비

AutoCAD 또는 Inventor 모형을 AutoCAD Plant 3D toolset 장비 모형으로 변환할 수 있습니다.

장비에 그래픽을 추가하여 장비의 일부로 만들 수 있습니다.

부착된 그래픽은 브래킷, 기둥, 클립, 부트, 돔, 또는 내장 레일과 같은 객체를 포함할 수 있습니다.

그래픽을 장비 모형에 추가하면 해당 그래픽은 모형의 일부가 되고 장비 모형과 함께 이동, 복사 또는 삭제됩니다.

부착된 그래픽을 편집하려면 먼저 장비에서 분리해야 합니다. 편집 후 다시 부착할 수 있습니다.

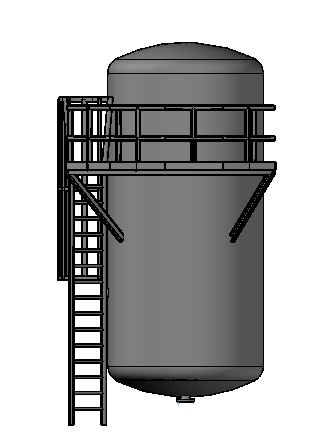

이제 3D 모형에 장비 자르기를 추가할 수 있습니다. 새로운 장비 자르기에는 다음이 포함됩니다.

용기 지름과 같은 일반 치수가 사용하는 획득 모드에서는 지름을 한 번 업데이트하면 용기의 나머지 부분이 그에 따라 업데이트됩니다.

주 원통의 지름을 설정하면 용기 헤드 및 자르기 지름도 업데이트됩니다.

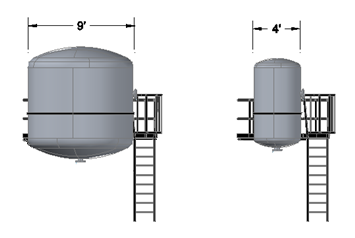

예를 들어 쉐이프 하나의 지름만 9'에서 4'로 변경해도 연결된 모든 쉐이프가 업데이트되며 부착된 자르기가 조정됩니다.

새로운 장비 자르기 기능 외에, 용기 헤드에 대한 반 타원형 및 납작 머리 쉐이프도 추가되었습니다. 일부 헤드 쉐이프에 두께가 추가되었습니다. 새 매개변수를 설정하려면 기존 헤드 쉐이프를 먼저 제거해야 할 수 있습니다.

자세한 내용은 장비 쉐이프 자르기 정보를 참조하십시오.

공통적이지 않은 장비 조각(예: 터빈 압축기)의 경우 수직 또는 수평 축을 따라 쉐이프를 선택하고 조립하여 사용자 고유의 장비를 작성할 수 있습니다.

축을 따라 쉐이프의 스택 순서를 정의하고, 장비의 치수 및 배치 매개변수를 지정합니다. 쉐이프에 따라 노즐의 수, 위치 및 치수를 정의할 수도 있습니다.

주:

펌프 및 스트레이너의 쉐이프는 고정되어 있습니다. 이러한 장비 유형의 쉐이프는 추가, 삭제 또는 변경할 수 없습니다. 그러나 해당 치수를 변경할 수는 있습니다.

다음 그림과 같이 맨 아래에 큰 원통을 배치하고 그 위에 원추, 원추 위에 좁은 원통, 맨 위에 접시형 헤드를 차례로 스택하여 수직 기둥을 작성할 수 있습니다. 각 쉐이프를 추가할 때 높이, 치수 및 기타 매개변수를 지정합니다.

수직 장비의 경우 쉐이프는 위에서 아래로 수직 축을 따라 스택됩니다. 수평 장비의 경우 쉐이프는 왼쪽에서 오른쪽으로 수평 축을 따라 스택됩니다.

다음 표에는 사용자가 제작한 장비를 작성하는 데 사용할 수 있는 쉐이프가 나와 있습니다.

쉐이프	설명	치수
2:1 접시구형 헤드	플랜지가 있는 접시형 구형 헤드입니다.	지름(D) 직선 플랜지 높이(SF) 두께(T)
반 타원형 헤드	긴 축이 짧은 축보다 두 배 정도 긴 모양으로 생긴 타원 쉐이프의 헤드입니다. 헤드 깊이는 지름의 1/4입니다. 플랜지가 없습니다.	지름(D) 직선 플랜지 높이(SF) 두께(T)
납작 머리		지름(D) 높이(H)
2:1 타원형 헤드	긴 축이 짧은 축보다 두 배 정도 긴 모양으로 생긴 타원 쉐이프의 헤드입니다. 헤드 깊이는 지름의 1/4입니다. 플랜지가 있습니다.	지름(D) 직선 플랜지 높이(SF) 두께(T)
원 대 직사각형		방향 깊이(D1) 폭(W) 높이(H) 지름(D2) 편심률(E) 회전(A)
피라미드		방향 맨 아래 깊이(D1) 맨 위 깊이(D2) 폭(W) 높이(H)
반구	반구 헤드입니다. 깊이는 지름의 절반과 같습니다. 내재된 강도로 인해 고압 용기에 사용됩니다. 높은 표면 영역 때문에 제조 비용이 많이 들므로 필요할 때만 사용됩니다.	지름(D)
원통		지름(D) 높이(H)
원추		방향 맨 아래 지름(D1) 맨 위 지름(D2) 높이(H) 편심률(E) 회전(A)
정육면체		깊이(D) 폭(W) 높이(H)
