노즐 정보

장비의 노즐을 모형에서 직접 추가하고 수정할 수 있습니다.

노즐 추가

장비의 노즐을 모형에서 직접 추가하고 수정할 수 있습니다.

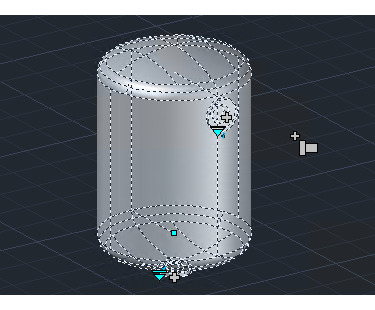

장비를 작성하거나 수정한 후 모형에서 장비를 선택하고 노즐 추가 그립()을 사용하여 노즐을 추가할 수 있습니다.

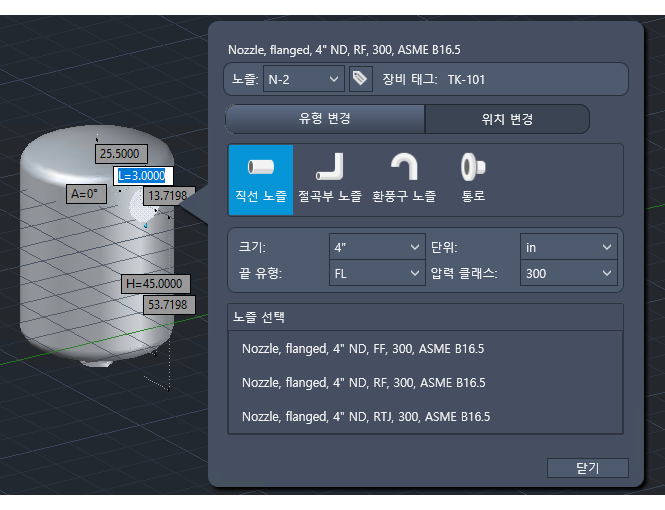

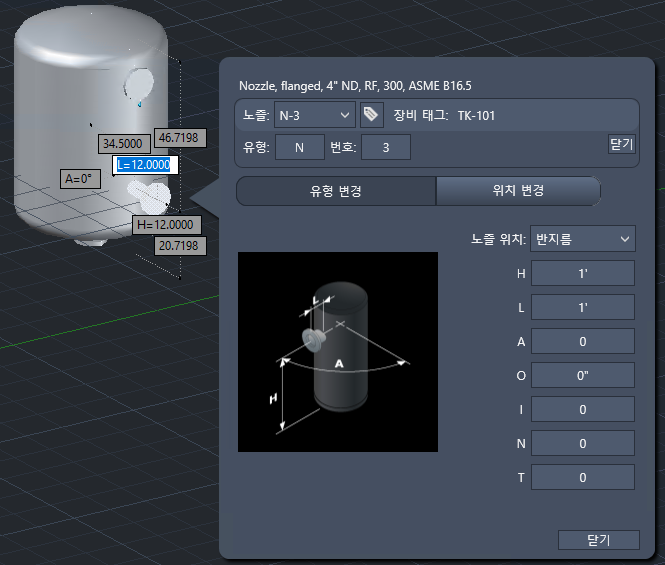

제작된 장비와 변환된 3D 솔리드에서 노즐을 추가하고 노즐의 유형, 특성, 위치, 방향 및 치수를 지정할 수 있습니다.

노즐 편집

노즐 편집 그립을 사용하여 확장된 옵션에 액세스할 수 있습니다. 이러한 옵션을 사용하면 기존 노즐을 보다 정밀하게 수정할 수 있습니다.

주: PLANTEDITALLNOZZLES 시스템 변수를 사용하여 3D 모형에서 제작된 장비의 노즐 편집 그립을 활성화할지 여부를 제어할 수 있습니다. 이 설정은 기본적으로 활성화되어 있습니다. 비활성화되어 있으면 Ctrl 키를 누른 상태에서 노즐을 선택하여 노즐 편집 그립을 표시합니다.

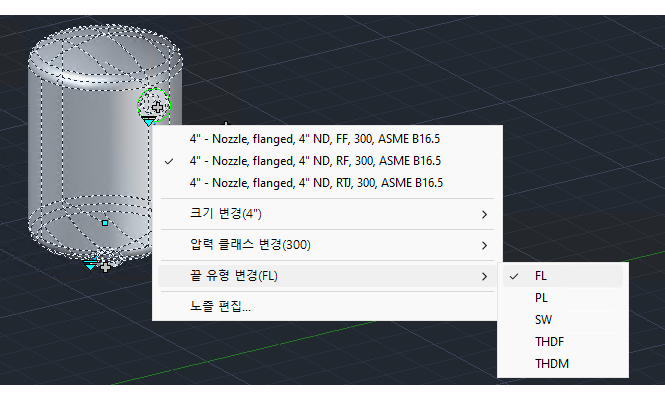

플라이아웃 메뉴를 사용하여 개별 노즐을 수정할 수 있는 다양한 옵션에 액세스할 수 있습니다.

• 크기 변경: 다른 노즐 크기를 선택합니다.
• 압력 클래스 변경: 다른 압력 클래스를 선택합니다.
• 끝 유형 변경: 다른 끝 유형을 선택합니다.
• 노즐 편집: 보다 자세하게 수정할 수 있는 노즐 편집 대화상자를 엽니다.


주:

• 노즐은 하위 객체입니다. Ctrl 키를 누른 상태에서 노즐을 개별적으로 선택합니다. Ctrl+Del 키를 눌러 선택한 노즐을 제거합니다.
• 펌프 노즐을 수정할 수 있지만 추가하거나 제거할 수는 없습니다.
• 파라메트릭 장비에서는 노즐의 치수 값만 제공할 수 있습니다. 노즐의 번호와 위치는 고정되어 있습니다.
