로컬 네트워크 또는 클라우드의 3D 모형을 기반으로 주석 및 치수가 기입된 등각투영 도면을 작성할 수 있습니다.
빠른 또는 제작 등각투영 도면을 생성할 수 있습니다.
로컬 대 클라우드
로컬 도면에서 작성하든 BIM 360의 클라우드에서 작성하든 등각투영 도면 작성 프로세스는 비슷합니다.

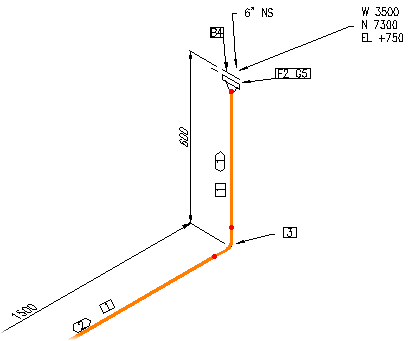

빠른 등각투영 도면
리스트에서 선택하거나 도면 영역에서 선택하여 모든 선 또는 일부 선을 확인할 수 있습니다. 빠른 등각투영은 레코드의 도면으로 유지되지 않으므로 프로젝트 관리자에서 액세스할 수 있는 프로젝트 문서가 되지 않습니다. 파일 탐색기를 사용하여 QuickIsos 폴더에서 작성된 도면을 관리할 수 있습니다.
설계자는 프로젝트에 추가되는 발행 가능한 제작 등각투영 도면을 작성하기 전에 파이프를 확인하기 위해 빠른 등각투영 도면을 생성하는 경우가 종종 있습니다.
제작 등각투영 도면
포함(점검, 응력 및 최종)되거나 사용자화된 모든 유형의 등각투영 도면을 제작 등각투영으로 작성할 수 있습니다. 이전에 생성된 등각투영 파일을 덮어쓰고, 프로세스에서 작성된 모든 등각투영에서 DWF 파일을 작성할 수 있는 옵션이 제공됩니다.

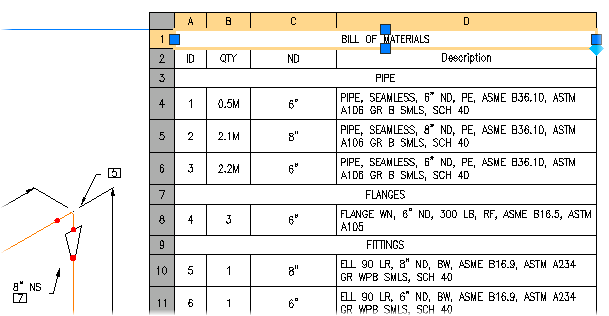

보고서는 테이블을 통해 등각투영 도면에 추가됩니다.
등각투영 도면은 일반적으로 재료 명세서가 포함된 보고서를 포함합니다. 제목 블록에서 등각투영 테이블을 구성할 수 있습니다.
