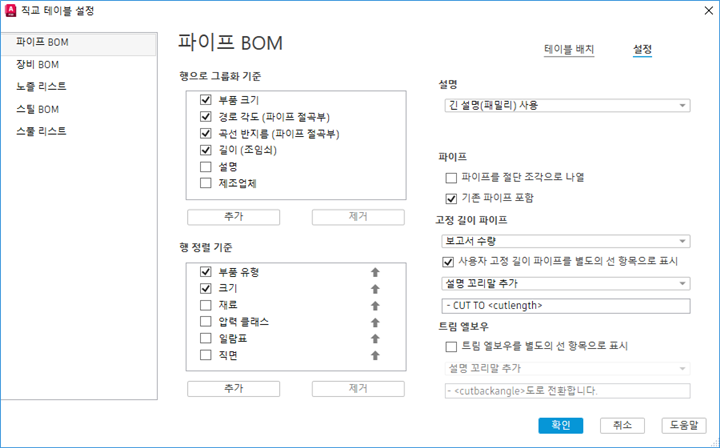

직교 도면에서 BOM 테이블블의 일반 설정을 지정합니다.
행으로 그룹화 기준
테이블에서 특성이 동일한 행을 그룹화할지 여부를 지정합니다. 특성을 추가하거나 제거할 수 있습니다.
행 정렬 기준
특정 특성을 기준으로 테이블을 정렬할지 여부를 지정합니다. 행을 정렬할 특성을 한 개 이상 선택할 수 있습니다. 특성을 추가하거나 제거할 수 있습니다. 새 특성을 추가하면 오름차순으로 정렬됩니다. 마우스 오른쪽 버튼을 클릭하여 반전을 선택하면 내림차순으로 정렬할 수 있습니다.
크기 특성만을 기준으로 오름차순으로 정렬하면 BOM은 먼저 크기 순으로 정렬된 다음 알파벳 순으로 정렬됩니다. 따라서 두 개의 6" 글로브 밸브는 6" 게이트 밸브와 6" 버터플라이 밸브가 나열된 경우에도 인접합니다.
여러 특성을 기준으로 정렬하는 경우 마우스 오른쪽 버튼을 클릭하여 위나 아래로 이동하여 특성의 정렬 순서를 결정할 수 있습니다. 예를 들어, 설명 기준 오름차순, 크기 기준 오름차순으로 정렬하는 경우 BOM은 먼저 설명 순으로 정렬된 다음 크기 순으로 정렬됩니다. 따라서 4"~10" 글로브 밸브는 4"~10" 게이트 밸브 다음에 표시됩니다.
설명
테이블의 모든 설명에 대한 형식을 지정하는 AutoCAD Plant 3D toolset 긴 설명 스타일(.lds) 파일을 지정합니다. 크기 설명 또는 패밀리 설명을 지정할 수 있습니다.
주: 파이프, 장비, 구조 및 노즐 리스트 BOM에서만 사용할 수 있습니다.
파이프
주: 파이프 BOM에서만 사용할 수 있습니다.
- 파이프를 절단 조각으로 나열
- 파이프를 전체 길이로 보고할지 아니면 개별 절단 조각으로 보고할지 여부를 지정합니다.
- 기존 파이프 포함
- 파이프 BOM의 기존 파이프를 보고할지 여부를 지정합니다.
고정 길이 파이프
주: 파이프 BOM에서만 사용할 수 있습니다.
- 사용자 고정 길이 파이프를 별도의 선 항목으로 표시
- 이 확인란을 선택하면 각 고정 길이 파이프 세그먼트의 선 항목이 표시됩니다.
- 이 확인란을 선택하지 않으면 전체 길이가 표시됩니다.
트림 엘보우
주: 파이프 BOM에서만 사용할 수 있습니다.
- 트림 엘보우를 별도의 선 항목으로 표시
- 전환된(기울어진 파이프와 같은 요구 사항을 수용하기 위해) 엘보우를 표준 45도 또는 90도 엘보우로 보고할지(즉, 전환되지 않은 것처럼) 또는 개별적으로 보고할지 지정합니다.
- 이 확인란을 선택한 경우 머리말이나 꼬리말을 추가하여 엘보우를 표준 엘보우와 추가로 구분할 수 있습니다. 또한 결과 표시를 미리 볼 수 있습니다.
