선 번호 설정

새 파이프 선 번호를 작성합니다.

파이프 선 번호를 변경하려면

1. Plant 3D 도면에서 끝과 끝이 연결된 파이프 구성요소를 하나 이상 선택합니다.
2. 도면 영역을 마우스 오른쪽 버튼으로 클릭합니다. 특성을 클릭합니다.
3. 특성 팔레트에서 Plant 3D 태그 선 번호 태그를 클릭합니다.
   주:

   선택한 파이프가 연결되지 않은 경우에는 특성 팔레트에서 선 번호 태그 리스트를 설정할 수 없습니다.

4. 선 번호 리스트에서 새로 만들기를 클릭합니다.

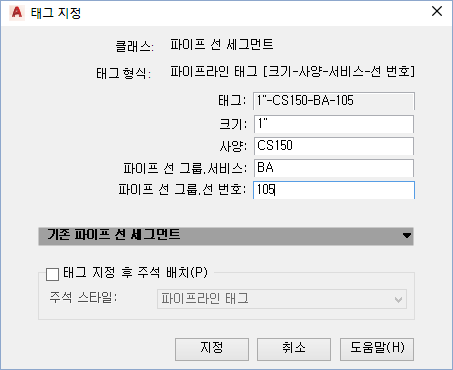

5. 태그 지정 대화상자의 TargetObject.Number 상자에 선 번호(예: 105)를 입력합니다.

6. 지정을 클릭합니다.

파이프 선 번호의 이름을 바꾸려면

1. 프로젝트 설정의 데이터 관리자 구성 아래에 있는 데이터 관리자 트리에서 객체 정렬 기준에서 영역을 클릭합니다.
   주:

   데이터 관리자를 사용하여 선 번호를 변경하려면 프로젝트에 독점적으로 액세스해야 합니다. 선 번호의 이름을 바꾸면 둘 이상의 프로젝트 도면이 수정될 수 있습니다.

2. 리본에서 홈 탭 > 프로젝트 패널 > 데이터 관리자를 클릭합니다.
3. 데이터 관리자의 드롭다운 리스트에서 현재 도면 데이터를 클릭합니다.
4. 트리 뷰에서 영역을 확장합니다. 파이프 선을 클릭합니다.
5. 데이터 뷰에서 변경할 선 번호의 태그 열을 두 번 클릭합니다.

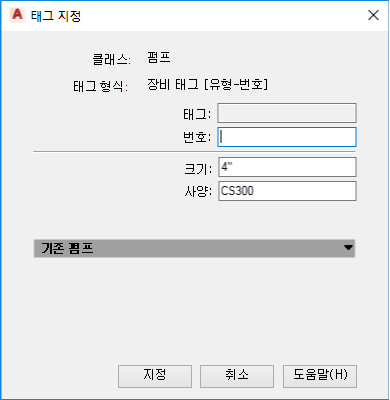

6. 태그 지정 대화상자의 번호 상자에 선 번호(예: 105)를 입력합니다.

7. 지정을 클릭합니다.
