Vault 프로젝트 외부 참조(xref)로 작업하려면

Vault에서 외부 참조를 부착할 수 있는 두 가지 방법이 있습니다. 선택한 방법에 따라 외부 참조가 프로젝트 도면인지 여부가 결정됩니다.

Plant 객체(P&ID 또는 3D 모형)가 포함된 도면 파일은 정확히 하나의 프로젝트에 속해야 합니다. 또한 Plant 객체가 포함된 모든 외부 참조는 현재 프로젝트에 속해야 합니다. 그래야 Plant 프로젝트 데이터베이스 및 데이터 관리자가 지원됩니다.

Vault에서 프로젝트 도면을 참조하려면

도면 파일에 Plant 객체가 포함된 경우 이 방법을 사용해야 합니다.

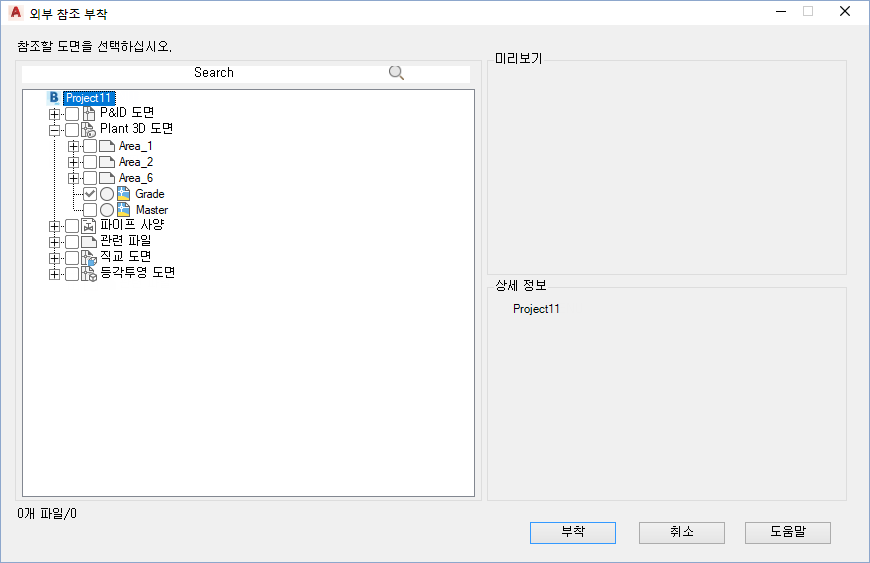

1. 리본에서 Vault 탭 부착을 클릭합니다. 외부 참조 부착 대화상자가 표시됩니다.

2. 트리에서 도면을 선택합니다.
3. 부착을 클릭합니다.

Vault에서 비도면 파일을 참조하려면

Navisworks NWD, PDF 및 이미지 파일(BMP, JPG, PNG)과 같은 파일을 부착할 수 있습니다.

1. 리본에서 Vault 탭 관련 파일 부착을 클릭합니다. 관련 외부 참조 부착 대화상자가 표시됩니다.
2. Vault 파일 리스트에서 파일을 선택합니다.
3. 열기를 클릭합니다.
4. 파일에 대한 AutoCAD 첨부 파일 옵션을 지정합니다.

Vault에서 AutoCAD(비 Plant) 도면 파일을 참조하려면

이 방법을 사용하여 Plant 객체가 포함되지 않은 AutoCAD DWG 파일을 Vault의 아무 곳에서나 부착할 수 있습니다.

1. 리본에서 Vault 탭 관련 파일 부착을 클릭합니다. 관련 외부 참조 부착 대화상자가 표시됩니다.
2. Vault 파일 리스트에서 현재 프로젝트에 없고 Plant 객체가 포함되지 않은 도면 파일을 선택합니다.
3. 열기를 클릭합니다.
4. 파일에 대한 AutoCAD 첨부 파일 옵션을 지정합니다.
