액체 순환 추가

시스템 탐색기의 도구를 사용하여 액체 순환을 추가합니다.

시스템 탐색기는 시스템 구역 및 해석 시스템(물 순환, 공조 시스템 및 구역 장비)의 계층 구조를 표시합니다.

액체 순환을 작성하려면

1. 모델을 열고 F9 키를 눌러 시스템 탐색기를 표시합니다.
2. 액체 순환 추가 를 클릭합니다.

   새 순환이 시스템 탐색기의 리스트에 추가되고 특성 팔레트에서 선택됩니다.

   1. ID 데이터에서 물 순환의 이름을 입력합니다.
   2. 에너지 해석에서 순환 유형을 선택합니다.

      작성한 물 순환 유형에 따라 다른 특성이 사용 설정됩니다. 예를 들어 냉수 물 순환을 작성하면 냉각기 유형 특성이 사용 설정됩니다. 옵션은 공냉식 또는 수냉식입니다. 수냉식을 선택하면 복수기 순환을 지정할 수 있는 복수기 순환 수 특성이 사용 설정됩니다.

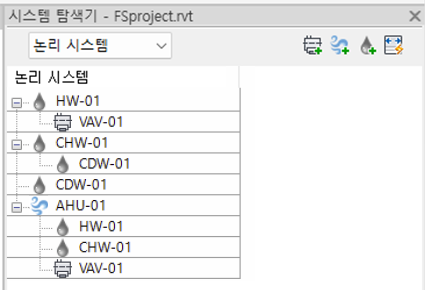

시스템 탐색기의 트리는 시스템 구역 및 해석 시스템(물 순환, 공조 시스템 및 구역 장비)의 계층 구조를 표시합니다. 물 순환 및 공조 시스템은 상단 레벨에 표시되며, 연관된 물 순환 및 구역 장비가 그 아래에 표시됩니다.


요소가 완전히 정의되지 않은 경우 경고 아이콘 이 시스템 탐색기에 표시됩니다.
