시스템-구역은 특정 해석 공조 시스템, 물 순환 및 구역 장비에 의해 관리될 건물의 영역을 지정하는 데 사용되는 그래픽 요소입니다.
에너지 모델을 작성하면 3D 형상에 있는 모든 닫힌 체적에 해석 공간이 추가됩니다. 모든 해석 공간은 해당 공간이 시스템-구역 안에 있거나 시스템-구역에 접하는 경우 할당됩니다. 이 관계는 시스템 탐색기에 표시됩니다.
시스템-구역은 다음과 같은 두 가지 방법으로 작성할 수 있습니다.
공간별 - 모델에서 시스템-구역의 경계를 생성할 공간을 선택합니다. 이후에 공간 형상을 변경하면 구역의 경계가 업데이트됩니다. 공간으로 작성된 시스템-구역은 스케치 기반 시스템-구역으로 변환할 수 있습니다.
스케치별 - 스케치 도구로 닫힌 스케치를 작성하여 시스템-구역을 정의하거나 스케치 세그먼트를 사용하여 공간을 교차합니다. 스케치 경계로 둘러싸이거나 스케치 세그먼트와 교차하는 해석 공간은 시스템-구역에 할당됩니다.
공간별 시스템-구역
공간별 시스템-구역을 추가하는 방법
- 공간이 보이는 평면 뷰를 엽니다.
- 해석 탭
구역 설정 패널 공간별 을 클릭합니다.
- 구역에 단일 공간을 추가하려면 커서를 공간 위에 놓고 공간이 하이라이트되면 클릭하여 공간을 구역에 추가합니다.
구역에 여러 개의 공간을 추가하려면 추가할 공간을 둘러싸는 선택 상자를 그리거나 CTRL 키를 누른 상태에서 한 번에 하나씩 공간을 선택합니다.
(구역 편집 완료) 아이콘을 클릭합니다.
스케치별 시스템-구역
스케치별 시스템-구역을 추가하는 방법
- 평면 뷰를 엽니다.
- 해석 탭 구역 패널 스케치별 을 클릭합니다.
스케치 모드가 활성화됩니다.

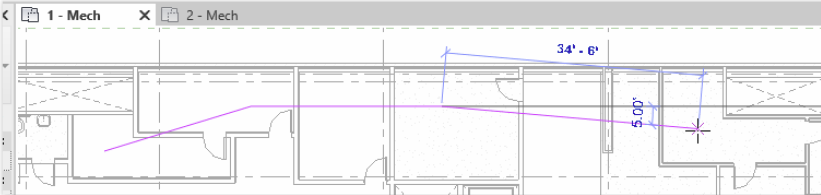

- 필요한 경우 특정 해석 시스템에서 제공하는 영역에 포함된 모든 룸을 통해 선과 모양을 그립니다. 선과 닿아 있는 모든 룸 또는 공간이 포함됩니다.

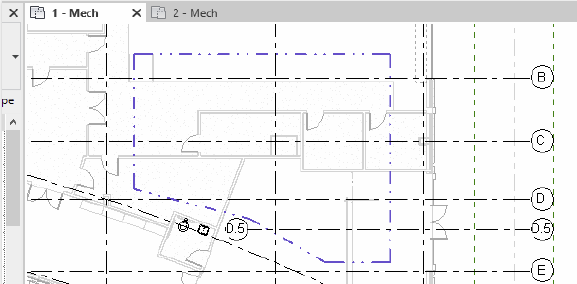

또는 표준 스케치 도구를 사용하여 시스템-구역을 2D 모양으로 추가할 수 있습니다. 모양 안에 있거나 모양에 접하는 모든 것이 시스템-구역의 일부가 됩니다.
- (완료)를 클릭하여 편집 모드를 종료합니다.

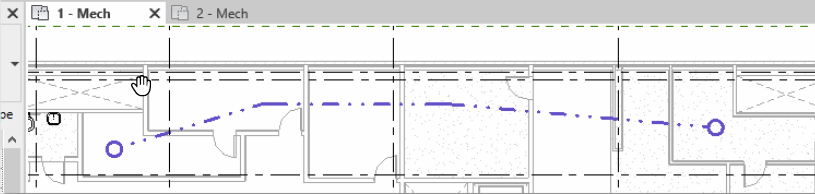

시스템-구역이 배치됩니다. 표시 설정을 재지정하려면 해석 모델 카테고리 탭에서 가시성/그래픽 재지정 대화상자를 사용합니다.
- 시스템-구역을 선택하여 해당 특성을 확인하고 구역 장비를 지정합니다.
주: 시스템-구역을 레벨에서 간격띄우기하려면 특성 팔레트에서 레벨 간격띄우기 매개변수를 변경합니다. 기본값은 4피트 또는 1.2미터입니다.
