Areabook의 지붕 높이 선 정의에 대해 알아봅니다.
룸이 지붕으로 덮인 경우 Areabook에서는 지붕 높이 선을 기준으로 룸의 하위 면적을 인식합니다. 따라서 룸 하위 면적을 계산하려면 이러한 높이 선의 올바른 정의가 필요합니다.
국제 표준에 따른 면적 계산에는 일반 조항이 적용되지 않습니다.
그러나 DIN 277 또는 WoflV/II.BV에 따른 면적 계산에는 여러 높이 선이 필요합니다.
| DIN 277의 경우 미리 제조된 바닥의 상단 모서리에 대한 면적 계산에는 1.50m 지점에 하나의 높이 선이 필요합니다. | WoflV/II.BV의 경우 미리 제조된 바닥의 상단 모서리에 대한 면적 계산에는 1.00m 및 2.00m 지점에 두 개의 높이 선이 필요합니다. |
|
|
높이 선 설정은 계산 설정 대화상자에서 정의할 수 있습니다. 다음 예에서는 서로 다른 프로젝트 표준에 높이 선이 응답하는 방식을 보여 줍니다.
국제 표준
높이 선 정의에는 일반 조항이 적용되지 않습니다. 따라서 원하는 높이에 하나 또는 두 개의 높이 선을 사용하거나 높이 선을 사용하지 않을 수도 있습니다. 요구사항에 따라 높이 선을 정의하고 필요한 경우 여기에 표시된 예에서 방향을 지정합니다.
DIN 표준(독일): DIN 277
DIN 277에 따른 면적 계산에는 하나의 높이 선(기본값 1.50m)만 필요합니다.

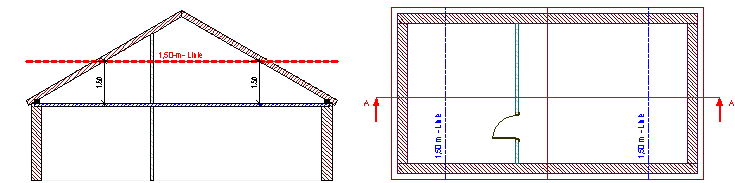

예 1: 받침벽 없음
- 계산 설정 대화상자의 높이 선 위치 설정:
- 높이 선 1: 1.50m
- 높이 선 2: 비활성화됨
- 받침벽이 없으므로 필요한 조정이 없습니다.

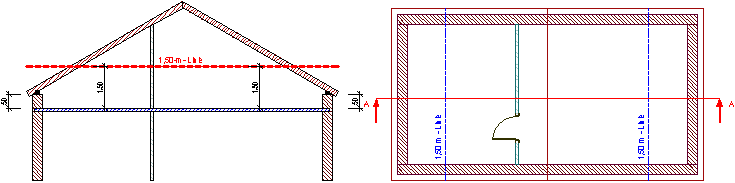

예 2: 0.50m 높이의 받침벽
- 계산 설정 대화상자의 높이 선 위치 설정:
- 높이 선 1: 1.00m
- 높이 선 2: 비활성화됨
- 50cm 받침벽을 수용하기 위해 높이 선을 50cm 조정해야 합니다.
DIN 표준(독일): WoflV/II.BV
WoflV/II.BV에 따른 면적 계산에는 두 개의 높이 선(기본값 1m 및 2m)이 필요합니다.

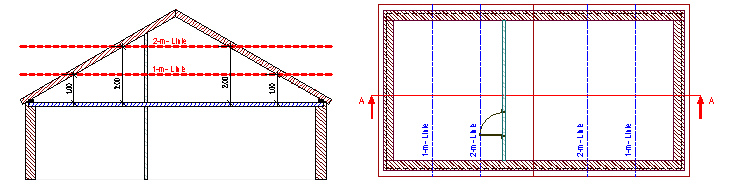

예 1: 받침벽 없음
- 계산 설정 대화상자의 높이 선 위치 설정:
- 높이 선 1: 1.00m
- 높이 선 2: 2.00m
- 받침벽 및 바닥 마감이 없으므로 필요한 조정이 없습니다.

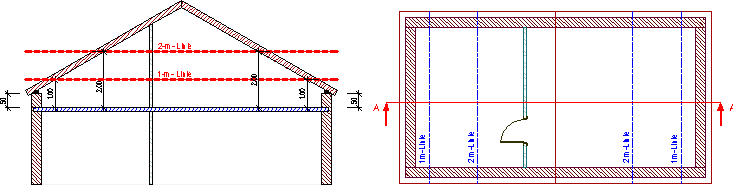

예 2: 0.50m 높이의 받침벽
- 계산 설정 대화상자의 높이 선 위치 설정:
- 높이 선 1: 0.50m
- 높이 선 2: 1.50m
- 50cm 받침벽을 수용하기 위해 각 높이 선을 50cm 조정해야 합니다.

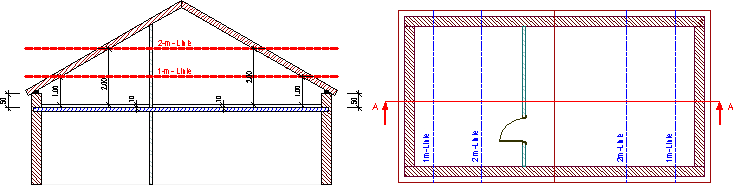

예 3: 0.50m 높이의 받침벽 및 0.10m 깊이의 바닥 마감
- 계산 설정 대화상자의 높이 선 위치 설정:
- 높이 선 1: 0.40m
- 높이 선 2: 1.40m
- 50cm 받침벽과 10cm 바닥 마감을 수용하기 위해 각 높이 선을 60cm 조정해야 합니다.
