Areabook에서 높이 선을 기준으로 지붕 아래의 하위 면적을 인식하고 계산하는 방법을 알아봅니다.
Areabook에서는 룸에서 지붕 아래의 하위 면적을 탐지하고, 계산하고, 레이블을 지정합니다. 높이 선에 대한 하위 면적 데이터를 보려면 다음을 수행합니다.
- Quantification 탭
Areabook Extension 패널
(Edit Room)을 클릭합니다.
- 도면 영역에서 룸을 선택합니다.
- Edit/View Room Properties 대화상자에서 Subarea 탭을 선택합니다.
예 1: 1.50m 지점에 하나의 높이 선이 있는 하위 면적 태그
- 기본 면적: 룸의 하위 면적 데이터를 보고합니다.
- 지붕 1: 1.50m 높이 선 아래의 면적에 대한 하위 면적 데이터를 보고합니다. 이 면적을 기본 면적에서 뺍니다(계산 계수 0%).
- 지붕 2: 1.50m 높이 선 위의 면적에 대한 하위 면적 데이터를 보고합니다. 이 면적을 거주 면적에 더합니다. 이 면적은 기본적으로 Ignore로 설정되었으므로 이 대화상자에서 읽기 전용으로 제공됩니다. 따라서 기본 면적에서 하위 면적 값을 빼고 그 결과가 룸 태그에서 올바르게 계산됩니다. 하위 면적의 네트 룸 면적을 요약하면 NRA의 결과가 기본 면적에 해당한다는 것을 볼 수 있습니다.
이 하위 면적에 대해 기본 설정 "Ignore"를 변경해서는 안 됩니다. 이름은 안전하게 변경할 수 있지만 계산 기호(+/-) 및 계산 계수는 그렇지 않습니다.

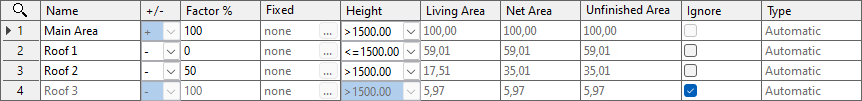

예 2: 1.00m 및 2.00m 지점에 두 개의 높이 선이 있는 하위 면적 태그
- 기본 면적: 룸의 하위 면적 데이터를 보고합니다.
- 지붕 1: 1.00m 높이 선 아래의 면적에 대한 하위 면적 데이터를 보고합니다. 이 면적을 기본 면적에서 뺍니다(계산 계수 0%).
- 지붕 2: 1.00m 높이 선과 2.00m 높이 선 사이의 면적에 대한 하위 면적을 보고합니다. 이 면적은 거주 면적의 50%로 계산됩니다.
- 지붕 3: 2.00m 높이 선 위의 면적에 대한 하위 면적 데이터를 보고합니다. 이 면적을 거주 면적에 더합니다. 이 면적은 기본적으로 Ignore로 설정되었으므로 이 대화상자에서 읽기 전용으로 제공됩니다. 따라서 기본 면적에서 하위 면적 값을 빼고 그 결과가 룸 태그에서 올바르게 계산됩니다. 하위 면적의 네트 룸 면적을 요약하면 NRA의 결과가 기본 면적에 해당한다는 것을 볼 수 있습니다.
