HVAC 장비 크기 조정을 안내하는 부하 및 습공기에 대한 자세한 정보가 필요한 경우 부하 보고서를 생성하십시오.

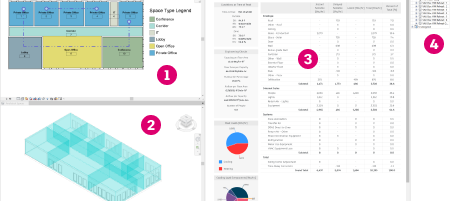

Revit 내에서 다음을 수행할 수 있습니다.
평면도 보기
3D 뷰 보기
부하 및 습공기 결과 검토
시스템 해석 구조도 검토
부하 보고서에는 세 가지 주 섹션(구역 부하 요약, 시스템 부하 요약 및 습공기 설계)이 있습니다.
- 부하에 기여하는 요소 이해
- 엔지니어링 검사에 고급 QA/QC 메트릭 제공
- 크기 조정 시스템에 대한 총 적정(순간 및 지연), 잠재 및 총 부하 확인
습공기 설계 보고서를 사용하여 시스템을 통과하는 공기의 습공기 주기를 확인하고 주기가 예상대로 표시되는지 평가하십시오. 보고서에는 문제 해결에 도움이 되도록 일정한 압력에서의 공기의 다양한 물리적 특성 및 열역학 특성이 나열됩니다.
- 데이터를 볼 단위 시스템 선택(Revit 단위, 영국식(IP) 단위 또는 미터법(SI) 단위)
- 보고서의 PDF 인쇄

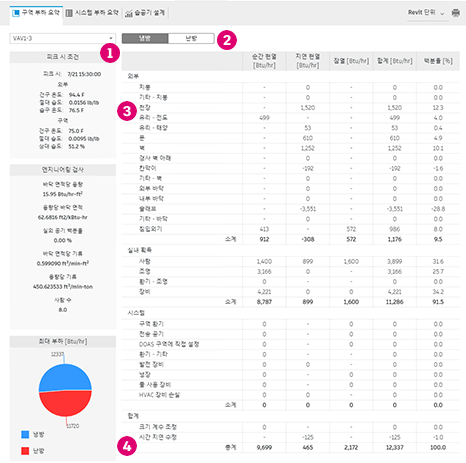

구역 부하 요약
구역 부하 요약을 사용하면 왼쪽 상단에서 검사할 구역을 선택하고 냉방 및 난방 부하 사이에서 전환할 수 있습니다. 보고서 내부의 테이블은 카테고리별 하위 섹션의 부하 기여도를 보여줍니다. 총계에서는 구성요소 크기 조정 시 사용할 총 적정(지연 및 순간), 총 잠재, 총 부하를 보여줍니다.

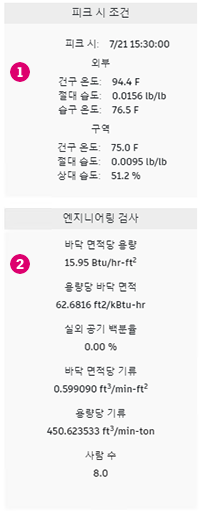

이 보고서에는 피크 기간의 환경 조건이 자세히 담긴 하위 섹션과 QA/QC 목적을 위한 몇 가지 고급 메트릭이 포함되어 있습니다.

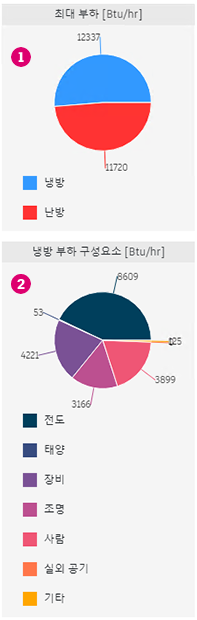

파이 차트에서는 다음 정보를 제공합니다.
서로 상대적인 냉방 및 난방의 피크 부하를 이해하기 위한 시각적 보조 수단
유사하게 관련된 부하 소스의 총계
시스템 부하 요약
시스템 부하 요약에는 다음과 같은 추가 기능과 함께 구역 부하 요약에 대한 유사한 정보가 포함되어 있습니다.
시스템의 다양한 지점에서의 공기의 온도
주 팬 공기 흐름 및 환기 흐름

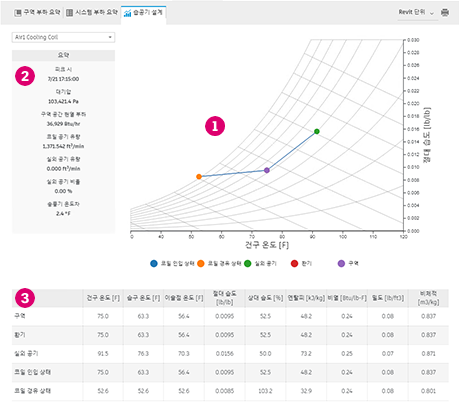

습공기 설계
습공기 설계 보고서에는 냉각 코일이 포함된 시스템에 대한 공기의 습공기 상태 점이 표시됩니다. 기본적으로 이 보고서에는 시스템의 각 점에서의 공기의 상태를 보여주는 습공기 차트가 표시됩니다. 요약 테이블에는 다양한 관련 시스템 특성이 강조 표시됩니다. 마지막으로, 차트 아래의 테이블에서는 차트에 표시 된 일정한 압력에서의 습공기 상태 점에 대한 특정 값을 제공합니다.
