시스템 해석을 실행한 후에는 보고서를 검토하여 결과를 검토하거나 해석 모델에서 결과를 검토할 수 있습니다.
보고서 검토
시스템 해석 보고서를 보려면
- 프로젝트 탐색기를 열고 보고서 > 해석 보고서로 스크롤합니다.
- 보고서 이름을 두 번 클릭하여 보고서를 봅니다.
각 시스템 해석이 실행되면 Revit에서 타임스탬프가 있는 해석 보고서를 자동으로 작성합니다. 보고서는 에너지 설정 대화상자의 보고서 폴더 경로에 지정된 폴더 경로에 저장됩니다.
주: 보고서는 Revit 모델과는 별도의 파일로 저장되므로 모델을 다른 사용자와 공유하거나 다른 위치로 이동하거나 삭제할 경우 자동으로 포함되지 않습니다. 따라서 "선택한 보고서를 지정된 경로에서 찾을 수 없습니다."라는 경고가 표시됩니다. - 보고서 스타일의 표시를 전환하려면 특성 팔레트에서 보고서 스타일에 대해 상세 또는 하중을 선택합니다.
연간 시뮬레이션의 경우 기본 보고서 스타일은 상세입니다. HVAC 시뮬레이션의 경우 기본값은 하중입니다.
해석 모델에서 결과 검토

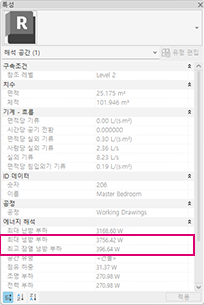

해석 후에 생성되는 보고서 외에도 난방, 냉방 및 공기 흐름 최대 수요가 각 해석 공간의 특성으로 설정됩니다. 다음 예에서는 위의 보고서 섹션에 강조되어 있는 것과 동일한 냉각 부하를 보여 줍니다.
주: 해석 공간의 부하 요구 요약에 따라 최대 부하 수요를 예약할 수 있습니다.
