철근 끝 핸들을 사용하여 크랭크된 철근에 대한 구속조건을 관리하는 방법을 알아봅니다.

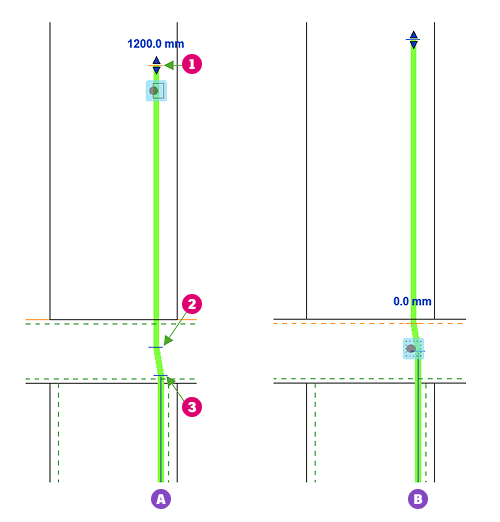

크랭크된 각각의 철근 끝에 대해, 구속조건 대상까지의 간견띄우기가 측정되는 끝 핸들 위치(1, 2, 3) 중 하나를 선택할 수 있습니다. 다음 예에서는 핸들 위치 1이 철근 A에 대해 선택되고 슬래브의 상단 면에서 1200mm로 구속됩니다.
철근 B에 대해서는 핸들 위치 2가 선택되고 0mm 간격띄우기로 슬래브의 상단 면 피복에 구속됩니다.
크랭크된 철근 끝으로 구속하는 경우 3개의 끝 핸들 위치가 구속 대상이 될 수 있습니다. 대상을 강조 표시하려면 철근 끝 위에 마우스 커서를 놓아야 합니다.

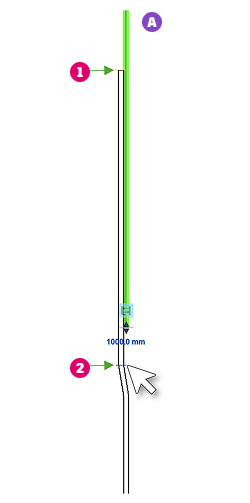

다음 예에서는 철근 A의 끝 핸들이 크랭크된 다른 철근의 끝 핸들 위치 1로 구속됩니다.
크랭크 위로 마우스 커서를 가져가면 위치 2가 강조 표시됩니다. 위치 2를 클릭하여 선택하면 이 지점에서 간격띄우기를 측정할 수 있습니다.
