보강 철근 구속조건 편집

보강 철근 구속조건을 쉽게 관리하고, 철근 핸들 및 구속조건 대상을 선택하고, 사용 가능한 편집 옵션을 탐색하여 변경합니다.

비디오: 수정된 구속조건이 있는 보강 철근 배치

주: 보강 철근 구속조건을 편집하면 편집된 철근은 녹색으로 강조 표시됩니다(옵션 대화상자: 그래픽 탭 참고).

1. 모델에서 보강 철근 요소를 선택합니다.
2. 수정 | 구조 보강 철근 탭호스트 패널 (스케치 편집)을 클릭합니다.
3. 철근 핸들을 선택하고 구속조건 대상을 선택한 다음 철근 형상과 동작을 조정합니다.

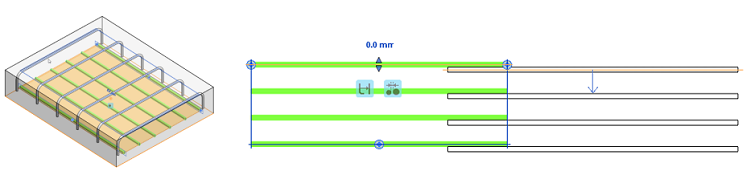

   이 예제에서는 보강 철근 인스턴스의 세그먼트가 선택되어 녹색으로 강조 표시되어 있습니다. 보강 철근 세그먼트가 구속된 참조는 주황색으로 강조 표시되어 있습니다. 여기에서는 호스트의 면 참조입니다.

4. 새 참조 선을 클릭하여 새 구속조건 참조를 지정합니다. 치수는 보강 철근에서 구속조건까지의 거리를 나타냅니다.


   사용 가능한 구속조건 편집 옵션에 대해 자세히 알아보려면 보강 철근 구속조건 간격띄우기 컨트롤 및 옵션을 참고하십시오.

5. 치수를 클릭하여 특정 거리를 입력하고 Enter 키를 눌러 적용합니다.

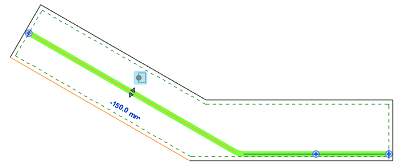

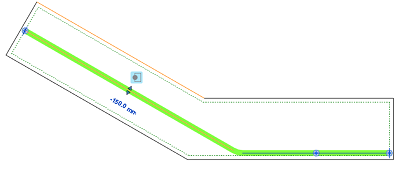

   다음 이미지는 호스트 표면에서 100mm까지 조정 중인 철근 끝 구속조건 치수를 보여줍니다.





6. 수정 | 구조 보강 철근 탭 다중 패널 (완료)를 클릭하여 구속조건 변경사항을 적용하고 편집기를 종료합니다.

주: 3D 뷰의 보강 철근 구속조건 역시 유사한 방식으로 편집할 수 있습니다. 보강 철근 피복 선이 3D 뷰에 표시되지 않지만 각 철근 핸들에 대한 관련 옵션은 표시됩니다.

올바른 대상

각 철근 핸들은 해당 구속조건을 조정하는 평면에 의해 정의됩니다. 해당 평면 표현을 나타내려면 3D 뷰를 열고 철근 구속조건을 편집합니다.

현재 철근 핸들의 평면과 대상 평면이 평행하면 보강 철근 대상이 유효한 것으로 간주됩니다. 이는 세그먼트, 철근 평면(세트가 시작됨) 또는 철근 시작/끝에 적용됩니다.

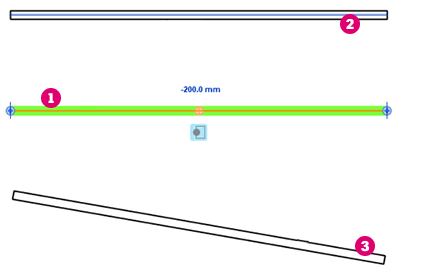

선택한 보강 철근 핸들입니다.

유효한 보강 철근 구속조건 대상입니다. 세그먼트가 선택한 핸들에 평행합니다.

잘못된 보강 철근 구속조건 대상입니다. 세그먼트가 선택한 핸들에 평행하지 않습니다. 커서를 이 위에 올려 놓아도 강조 표시되지 않습니다.

주: 대상이 유효하지 않으면 강조 표시되지 않으며, 선택 사항에 사용할 수 없게 됩니다.

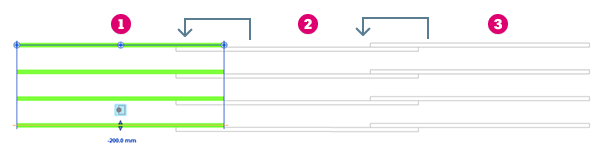

다른 철근을 통해 현재 철근에 이미 구속된 철근은 중간색으로 표시되며, 순환 참조가 되므로 해당 참조를 선택할 수 없습니다. 이 예에서 보강 철근 세트 은 로 구속되며, 다시 로 구속됩니다.
