이어진 세트에 대한 보강 철근 구속조건 편집

이어진 세트의 구속조건을 콘크리트 호스트 또는 기타 철근에 대해 편집할 수 있습니다.

이어진 보강 철근 세트는 보강 철근 구속조건을 사용하여 서로의 연결을 유지합니다.

체인에서 세트의 구속조건을 편집하는 것은 전체 체인의 구속조건을 콘크리트 호스트 또는 다른 철근에 대해 편집하는 것입니다.

이어진 세트의 끝 구속조건을 편집하는 방법

1. 세트 중 하나를 선택합니다.
2. 수정 | 구조 보강 철근 구속조건 패널 (구속조건 편집)을 클릭합니다.
3. 편집할 끝 핸들을 선택합니다.
   주: 다른 위치 중 하나를 클릭하여 해당 끝의 이음 위치를 전환할 수 있습니다.
4. 콘크리트 면을 클릭하고 해당 끝에 대한 간격띄우기를 설정합니다.
5. 연결된 두 세트의 구속조건을 편집해도 같은 효과가 나타납니다.

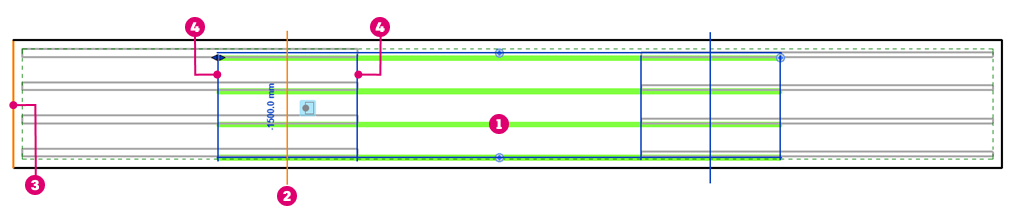

이음 체인의 보강 철근 세트에 대한 철근 끝 구속조건

• - 이음 체인에서 편집된 세트
• - 철근 끝 핸들(가운데)의 현재 이음 위치
• - 편집된 철근 끝의 구속조건 대상
• - 철근 끝 핸들(끝 1, 끝 2)에 대해 가능한 다른 이음 위치

3D 뷰

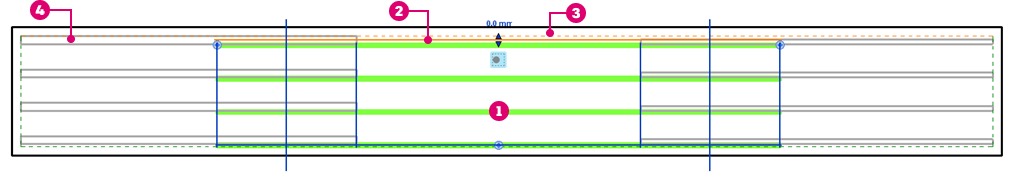

이음 체인의 보강 철근 세트에 대한 철근 평면 구속조건

• - 이음 체인에서 편집된 세트
• - 이어진 모든 세트 중 가장 긴 지름 막대에 대해 표시된 철근 평면 핸들 그래픽
• - 피복에 대한 구속조건
• - 이어진 모든 세트 중 가장 긴 지름 막대
