보강 철근 구속조건 비활성화

보강 철근 구속조건을 비활성화하여 철근 치수가 원치 않게 변경되지 않도록 할 수 있습니다.

구속조건이 비활성화된 철근 핸들 은 콘크리트 면의 변화에 반응하지 않지만 수동으로 이동할 수 있습니다.

보강 철근 구속조건 핸들을 비활성화하는 방법

  1. 보강 철근을 하나 이상 선택합니다.
  2. 수정 | 구조 보강 철근 탭 구속조건 패널 (구속조건 편집)을 클릭합니다.

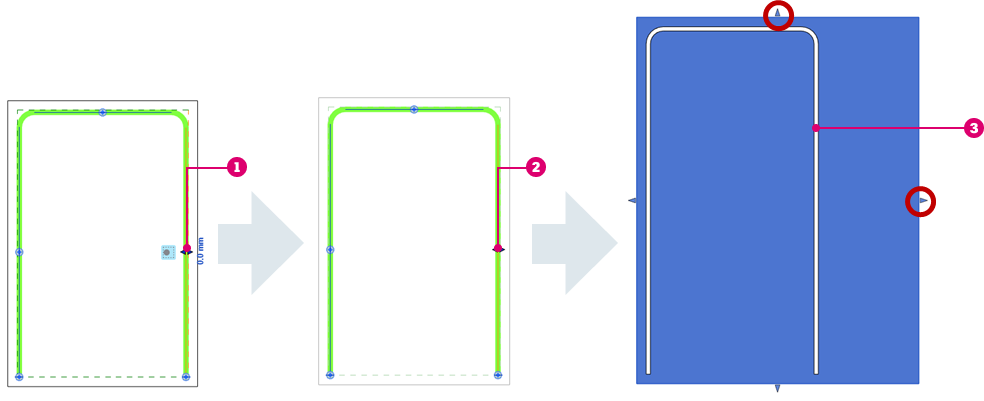

  3. 철근 핸들 을 선택합니다.
    주: 여러 철근에 대한 구속조건을 편집할 때 선택 영역의 다른 철근에 해당하는 핸들이 자동으로 선택됩니다.
  4. 수정 | 보강 철근 구속조건 편집 탭 구속조건 패널 (현재 항목 비활성화)를 클릭합니다.
    주: 구속조건이 비활성화된 철근 핸들을 구속조건 편집에서 선택하면 경고 메시지가 표시됩니다. 간격띄우기나 다른 컨트롤 도 표시되지 않습니다.
  5. 콘크리트 요소의 치수를 변경하고 구속조건이 비활성화된 핸들이 제자리 에 있는지 확인합니다.
  6. 또는 (모두 비활성화)를 클릭하여 모든 보강 철근 핸들에 대한 구속조건을 비활성화하여 철근이 자동으로 조정되지 않도록 할 수도 있습니다.


보강 철근 구속조건을 재설정하는 방법

보강 철근 구속조건 상태

일람표, 필터 및 태그에서 사용할 수 있는 보강 철근 구속조건 상태 매개변수를 사용하여 보강 철근 구속조건의 상태를 확인할 수 있습니다. 이 매개변수는 모든 구속조건이 활성화되어 있거나 모두 비활성화되어 있거나 일부가 비활성화되어 있는 경우 표시될 수 있습니다.

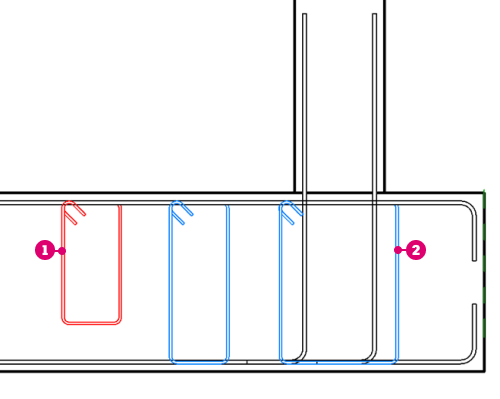

필터를 사용하여 보강 철근 구속조건 상태를 표시하는 예는 다음과 같습니다.

  • - 모두 비활성화되어 있음
  • - 일부 비활성화되어 있음


상위 주제: 보강 철근 구속조건 편집
