실제를 해석으로 자동화

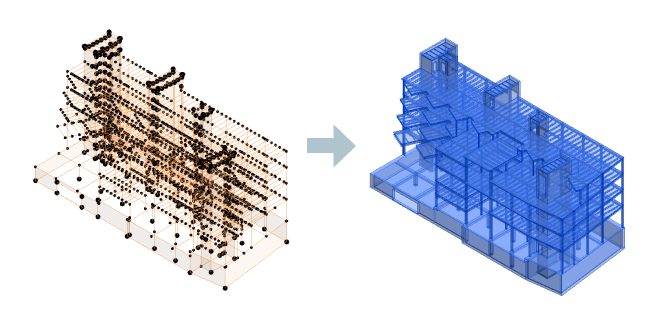

선택한 구조 물리적 요소의 구조 해석 모델을 생성합니다. 결과 해석 모델이 물리적 모델을 기반으로 생성된 주요 수평 및 수직 참조에 더 효율적으로 연결되고 정렬됩니다.

실제 모델을 컨텍스트로 사용하여 해석 모델 작성을 자동화하는 방법:

주: 위치 선이 없는 요소는 무시됩니다.

1. 해석 탭 구조 해석 모델 패널에서 (해석 자동화)를 클릭합니다.
2. 드롭다운 리스트에서 (실제모델 기반 해석모델 생성 실행)을 선택합니다.
3. (실행)을 클릭합니다.

해석 모델이 작성됩니다.

주: 자동화 도구는 해석 요소가 아직 연결되지 않은 물리적 요소만을 미리 선택합니다.

• 선택 사항을 조정할 수 있습니다.
• 다음과 같이 Dynamo 플레이어를 사용하여 계속해서 자동화를 실행할 수 있습니다.
  1. 해석 탭 구조 해석 모델 패널에서 (해석 자동화)를 클릭합니다.
  2. 드롭다운 리스트에서 (자동화 사용자화)를 선택합니다.
