구성요소와 함께 회전 패밀리 매개변수가 더 많은 태그 카테고리에 추가되었습니다. 또한 단면 헤드에서 텍스트 회전이 개선되었습니다.

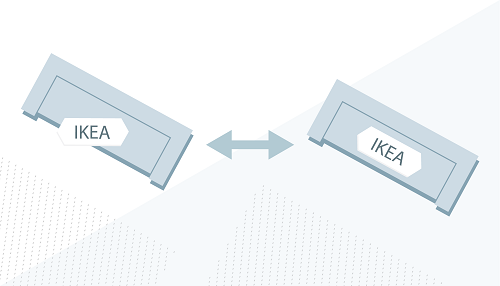

태그의 텍스트 회전
주석 태그의 구성요소와 함께 회전 특성은 이제 특수 시설물, 매스작업, 일반 모델 및 가구에 대한 태그를 포함하여 대부분의 로드할 수 있는 패밀리 태그와 함께 작동합니다. 이 매개변수를 사용하면 프로젝트를 문서화할 때 유연성이 향상됩니다. 활성화된 태그 카테고리의 전체 리스트에 대해서는 구성요소와 함께 태그 회전을 참고하십시오.
태그 패밀리의 특성에서 구성요소와 함께 회전 상자를 선택하면 태그가 항상 패밀리 편집기에서 해당 N/S 및 E/W 참조 평면을 향하도록 회전합니다. 소프트웨어를 업그레이드하는 경우 기존 동작을 유지할 수 있도록 모든 태그에서 구성요소와 함께 회전은 선택되지 않습니다.
단면 헤드의 텍스트 회전
단면 헤드의 경우 구성요소와 함께 회전 매개변수의 이름이 구성요소와 함께 텍스트 회전으로 바뀌었습니다. 이제 단면 헤드의 텍스트가 단면 헤드가 회전할 때 회전되며 단면 각도에 따라 방향이 조정됩니다. 단면 헤드 패밀리 정보를 참고하십시오.
