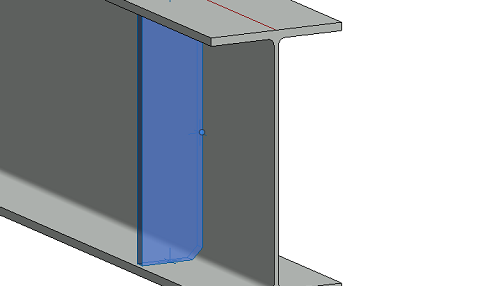

상세 강철 모델링을 위해 이제 Revit 강철 연결 리스트에 보강재가 포함됩니다. 이 새 패밀리 유형은 보 또는 기둥 단면을 보강하는 하나 또는 두 개의 강철 플레이트로 구성되며, 이는 입력 보 또는 기둥에 용접됩니다.
보강재가 작성된 보 밖으로 연결의 그립을 끌어 보강재를 이동할 때 보강재에 안내 참조선이 표시됩니다.
보강재의 로드 및 생성 프로세스는 다른 강철 연결의 경우와 동일합니다. 그러나 보강재의 경우 해당 위치에서 선택한 입력 보에 배치하기 위해 생성 시 점도 선택해야 합니다. 또한 다른 연결처럼 플레이트 두께, 보강재 플레이트 수, 코너 완료 형상, 용접 유형 등 조정할 수 있는 매개변수 세트가 있습니다. 특성 팔레트를 사용하여 여러 조각과 고정 거리를 제공하여 보강재 패턴을 정의할 수 있습니다. 결과 플레이트는 동일한 연결의 일부입니다.
이 기능은 제품 로드맵에 설명되어 있습니다.
자세한 내용은 표준 연결을 참고하십시오.
